Рассмотрим как подключить тройную розетку

Инструкция по безопасности

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

Выключите электричество и разорвите цепь.
Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
Соединяйте провода спайкой.
Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
Нарастите короткий провод, скрыв контакты.
Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Я устанавливал тройную розетку, наподобие той, что на последней картинке и предупреждал заказчиков, что долго она не продержится. В итоге, через 2 недели они меня снова вызвали и я им в раздолбанный подрозетник вставлял уже одинарную нормальную розетку. Уж лучше такая с подключенным выносным тройником, чем тройная в один стакан.

Саша

Объясните мне, зачем при установке блока розеток пользуются уровнем? Какая в этом необходимость? Недостаточно ли просто ориентироваться на пол или другую поверхность? На край плинтуса, например.?

Карим

Саша, я обычно так и делаю. Если полы не по уровню, а розетки выставлены в горизонт, то заказчик будет видеть, что это вы криво поставили розетку. Следовательно, лучше опираться на фактический пол, а еще лучше на плинтус

Андрей

Ставил тройные турецкие розетки Vi-ko с планкой на обратной стороне от старых советских розеток (подходят идеально), чтобы розетка не гнулась от зацепов. Работают уже 17 лет. Ничего не болтается и не выпадает. Подключаю пылесос, компьютер, ноутбук, зарядки от телефона и др. Всё отлично.

Оставить комментарий Отменить ответ

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Как правильно подобрать автомат по мощности нагрузки для квартиры

Как просто и быстро подключить выключатель Viko

Высота и размещение розеток на кухне в современной квартире

Подготовительные мероприятия к установке

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

READ Как подключить интернет на мтс за баллы на месяц

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления.

Тройные розетки бывают таких типов:

С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

с автоматическим выключателем, который срабатывает в ответ на перегрузки,
без заземления или с ним,
накладные или встраиваемые,
внешние (наружные) с защитной крышкой,
внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой

При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки. СоветТройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании

Поэтапность: как разобрать розетку

Разобрать розетку это достаточно легкий процесс, не то, что ремонт Газели, например, или морфемный разбор слова в русском языке.

Действия

Обесточить комнатное помещение, в котором будет проводиться разборка электророзетки.
Далее необходимо взять отвертку в руки и выкрутить винт между 2-х штепсельных отверстий – это по стандарту. У наиболее современных розеток этот винт может прятаться под накладной декоративной панелью.
Далее надо будет выкрутить ещё 2 винта, которые отвечают за «усики» розеток.
Следующим шагом надо вытащить розетку из ниши, в которой она «сидит» и отсоединить розетку от электрокабеля (провод), посредством ослабления клемм, воспользовавшись той же отверткой.

Вот и все, розетка разобрана. Когда все манипуляции с устройством будут выполнены можно собрать обратно или поставить новую розетку, подключить.

Монтаж розеток и выключателей

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.

Установка силовой розетки

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

подключаются такая розетка к отдельной линии, идущей от щитка;
необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия. Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

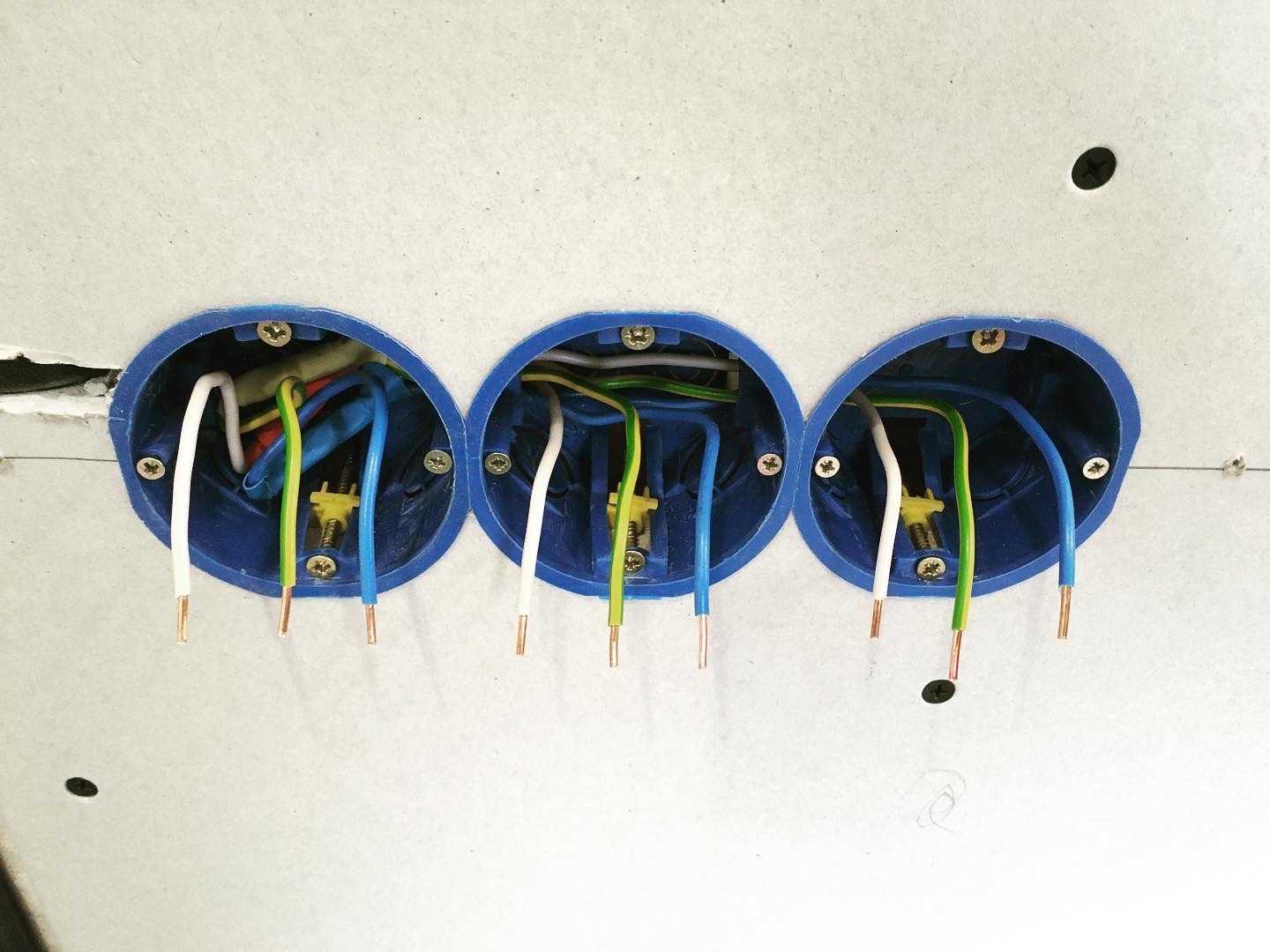

Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
Собираем в блоке розеток линию заземления;
Заводим в подрозетники шлейфы и подключаем контакты к проводке;
Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Фото соединения кабелей в распределительной коробке

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
экономичностью – потребуется минимум монтажных траншей и отверстий;
простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
скоростью разметки поверхности за счет одинаковых размеров изделий;
возможностью одновременного управления источниками света и включения электроприборов.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

кондиционеры;
вентиляторы;
локальные обогреватели;
приборы для ухода за волосами, ногтями, внешностью;
увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте тут). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки.

невысокая цена;
удобство эксплуатации;
лёгкий монтаж;
в случае появления неисправности легко отремонтировать;
могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
не требует подведения дополнительной проводки;
обладают безопасным креплением;
надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

ВажноЧтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно

Электрооборудование, свет, освещение

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как подключить тройную розетку в соответствии с современными стандартами – рассмотрим в настоящей статье.

Розетка и ее разновидности: взгляд электрика

Розетка представляет собой специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов. Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
Розетки типа С6, или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток – не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.
