Принцип работы и сферы применения полупроводниковых диодов

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

  1. Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
  2. Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
  3. Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
  4. Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
  5. Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
  6. Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

  1. Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
  2. Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
  3. Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
  4. Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
  5. Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
  6. Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
  7. Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Возможные неисправности

Во время работы устройств с диодами могут возникать различные поломки. Это происходит из-за старения элементов или их амортизации.

Среди них такие:

  1. Электрический пробой. Это одна из наиболее распространённых поломок, которые встречаются у диодов. Она является обратимой, так как не приводит к разрушению диодного кристалла. Исправить её можно путём постепенного снижения подаваемого напряжения.
  2. Тепловой пробой. Такая неисправность более губительна для диода. Она возникает из-за плохого теплоотвода или перегрева в области p-n перехода. Последний образуется только в том случае, если устройство питается от тока с чрезмерно высокими показателями. Без проведения ремонтных мероприятий проблема только усугубится. При этом произойдёт рост колебания атомов диодного кристалла, что приведёт к его деформации и разрушению.
  3. Обрыв. При возникновении этой неисправности устройство прекращает пропуск электрического тока в обоих направлениях. Таким образом, он становится изолятором, блокирующим всю систему. Для устранения поломки нужно точно определить её местонахождение. Для этого следует применять специальные высокочувствительные тестеры, которые повысят шанс обнаружить обрыв.
  4. Утечка. Под этой поломкой понимают нарушение целостности корпуса, вызванного физическим или иным воздействием на прибор.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

  1. Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
  2. Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
  3. Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
  4. Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
  5. Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.

Применение диодов

Не следует думать, что диоды применяются лишь как выпрямительные и детекторные приборы. Кроме этого можно выделить еще множество их профессий. ВАХ диодов позволяет использовать их там, где требуется нелинейная обработка аналоговых сигналов. Это преобразователи частоты, логарифмические усилители, детекторы и другие устройства. Диоды в таких устройствах используются либо непосредственно как преобразователь, либо формируют характеристики устройства, будучи включенными в цепь обратной связи. Широкое применение диоды находят в стабилизированных источниках питания, как источники опорного напряжения (стабилитроны), либо как коммутирующие элементы накопительной катушки индуктивности (импульсные стабилизаторы напряжения).

Выпрямительные диоды.

С помощью диодов очень просто создать ограничители сигнала: два диода включенные встречно – параллельно служат прекрасной защитой входа усилителя, например, микрофонного, от подачи повышенного уровня сигнала. Кроме перечисленных устройств диоды очень часто используются в коммутаторах сигналов, а также в логических устройствах. Достаточно вспомнить логические операции И, ИЛИ и их сочетания. Одной из разновидностей диодов являются светодиоды. Когда-то они применялись лишь как индикаторы в различных устройствах. Теперь они везде и повсюду от простейших фонариков до телевизоров с LED – подсветкой, не заметить их просто невозможно.

Будет интересно Что такое варикап?

Параметры диодов

Параметров у диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен. Основные параметры выпрямительных диодов приведены в таблице ниже.

Таблица основных параметров выпрямительных диодов.

В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются. Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:

  • U пр.– допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.
  • U обр.– допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).

Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине.

Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя. Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.

  • I пр.– прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.
  • I обр.– обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.
  • U стаб.– напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон.

Будет интересно Маркировка различных видов диодов

Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.

Диоды высокого тока.

Маркировка диодов

Проще всего маркируются диоды в металлическом корпусе. В большинстве случаев на них наносится обозначение прибора и его цоколевка. Диоды в пластиковом корпусе маркируются кольцевой меткой со стороны катода. Но нет гарантии, что производитель строго соблюдает это правило, поэтому лучше обратиться к справочнику. Ещё лучше прозвонить прибор мультиметром.

Отечественные стабилитроны малой мощности и некоторые другие приборы могут иметь метки из двух колец или точек разного цвета на противоположных сторонах корпуса. Чтобы определить тип подобного диода и его цоколевку, надо взять справочник или найти в интернете онлайн-определитель маркировки.

Полупроводниковые диоды

При прохождении переменного тока через рассмотренную цепь возникает явление выпрямления переменного тока: действительно, при одной полярности ток через цепь пойдет, при другой нет. Полупроводниковое устройство, состоящее из p- и n-материалов, представляет собой очень важный в современной технике прибор — полупроводниковый диод (диод — прибор с двумя электродами).

Если же в цепь переменного тока включен диод, переменный ток будет преобразовываться в ток пульсирующий. В отличие от переменного, он протекает только в одну сторону. Однако значение его непрерывно изменяется. Между временными интервалами, когда ток идет, находятся интервалы, во время которых ток настолько мал, что можно считать, что его нет. Очевидно, так же будет изменяться падение напряжения на любом сопротивлении в этой цепи. Пульсации можно уменьшить, включив параллельно такому сопротивлению конденсатор.

Разряд конденсатора в моменты уменьшения пульсирующего тока посылает в цепь дополнительный ток и тем самым уменьшает пульсации. Применив более сложные схемы сглаживания пульсаций, их можно довести до ничтожно малых значений. Именно так, включая вилку в розетку переменного тока, получают в радиоприемнике, телевизоре и других устройствах постоянное напряжение, необходимое для питания имеющихся в них полупроводниковых и электровакуумных приборов

В радиоприемниках и телевизорах полупроводниковые диоды имеют еще одно важное подобное применение — детектирование приходящих сигналов

Что такое полупроводниковый диод – выпрямитель переменного тока

Диодами называют двухэлектродные приборы, обладающие односторонней проводимостью электрического тока. Это их основное свойство используют, например, в выпрямителях, где диоды преобразуют переменный ток электросети в ток постоянный для питания радиоаппаратуры, в приемниках — для детектирования модулированных колебаний высокой частоты, то есть преобразования их в колебания низкой (звуковой) частоты.

Наглядной иллюстрацией этого свойства диода может быть такой опыт. В цепь, составленную из батареи 3336Л и лампочки от карманного фонаря (3,5 В X 0,26 А), включи любой плоскостной диод, например, из серии Д226 или Д7, но так, чтобы анод диода, обозначаемый условно треугольником, был бы соединен непосредственно или через лампочку с положительным полюсом батареи, а катод, обозначаемый черточкой, к которой примыкает угол треугольника, с отрицательным полюсом батареи. Лампочка должна гореть.

Размеры диодов.

Измени полярность включения батареи на обратную — лампочка гореть не будет. Если сопротивление диода измерять омметром, го в зависимости от того, как подключить его к зажимам прибора, омметр покажет различное сопротивление: в одном случае малое (единицы или десятки ом), в другом — очень большое (десятки и сотни килоом). Этим и подтверждается односторонняя проводимость диода.

У диода два электрода: катод — отрицательный и анод — положительный (рис. 13). Катодом служит пластинка германия, кремния или какого-либо другого полупроводника, обладающего электронной проводимостью, или сокращенно полупроводник n-типа (n — начальная буква латинского слова negativus — «отрицательный»), а анодом – часть объема этой же пластинки, но- с так называемой дырочной про-водимостью, или сокращенно полупроводник р-типа (р — начальная буква латинского слова positivus — «положительный»).

Между электродами образуется так называемый р-n переход — пограничная зона, хорошо проводящая ток от анода к катоду и плохо в обратном направлении (за направление тока принято направление, противоположное движению электронов). Диод может находиться в одном из двух состояний: открытом, то есть пропускном, либо закрытом, то есть непропускном. Диод бывает открыт, когда к нему приложено прямое напряжение Uпр, иначе, его анод соединен с плюсом источника напряжения, а катод — с минусом.

В этом случае сопротивление р-n перехода диода мало и через него течет прямой ток IПр, сила которого зависит от сопротивления нагрузки (в нашем опыте — лам-почка от карманного фонаря). При другой полярности питающего напряжения на р-n переход диода прикладывается обратное напряжение Uобр. В этом случае диод закрыт, его сопротивление велико и в цепи течет лишь незначительный обратный ток диода Iобр. О зависимости тока, проходящего через диод, от значения и полярности напряжения на его электродах лучше всего судить по вольтамперной характеристике диода, которую можно снять опытным путем.

Разные типы диодов.

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Основные неисправности диодов

Иногда приборы подобного типа выходят из строя, это может происходить из-за естественной амортизации и старения данных элементов или по иным причинам.

Всего выделяют 3 основных типа распространенных неисправностей:

  1. Пробой перехода приводит к тому, что диод вместо полупроводникового прибора становится по своей сути самым обычным проводником. В таком состоянии он лишается своих основных свойств и начинает пропускать электрический ток в абсолютно любом направлении. Подобная поломка легко выявляется при помощи стандартного мультиметра, который начинает подавать звуковой сигнал и показывать низкий уровень сопротивления в диоде.
  2. При обрыве происходит обратный процесс – прибор вообще перестает пропускать электрический ток в каком-либо направлении, то есть он становится по своей сути изолятором. Для точности определения обрыва, необходимо использовать тестеры с качественными и исправными щупами, в противном случае, они могут иногда ложно диагностировать данную неисправность. У сплавных полупроводниковых разновидностей такая поломка встречается крайне редко.
  3. Утечка, во время которой нарушается герметичность корпуса прибора, вследствие чего он не может исправно функционировать.

Пробой p-n-перехода

Подобные пробои происходят в ситуациях, когда показатели обратного электрического тока начинают внезапно и резко расти, происходит это из-за того, что напряжение соответствующего типа достигает недопустимых высоких значений.

Обычно различается несколько видов:

  1. Тепловые пробои, которые вызваны резким повышением температуры и последующим перегревом.
  2. Электрические пробои, возникающие под воздействием тока на переход.

График вольт-амперной характеристики позволяет наглядно изучать эти процессы и разницу между ними.

Электрический пробой

Последствия, вызываемые электрическими пробоями, не носят необратимого характера, поскольку при них не происходит разрушение самого кристалла. Поэтому при постепенном понижении напряжения можно восстановить всей свойства и рабочие параметры диода.

При этом, пробои такого типа делятся на две разновидности:

  1. Туннельные пробои происходят при прохождении высокого напряжения через узкие переходы, что дает возможность отдельно взятым электронам проскочить через него. Обычно они возникают, если в полупроводниковых молекулах имеется большое количество разных примесей. Во время такого пробоя, обратный ток начинает резко и стремительно расти, а соответствующее напряжение находится на низком уровне.
  2. Лавинные разновидности пробоев возможны благодаря воздействию сильных полей, способных разогнать носителей заряда до предельного уровня из-за чего они вышибают из атомов ряд валентных электронов, которые после этого вылетают в проводимую область. Это явление носит лавинообразный характер, благодаря чему данный вид пробоев и получил такое название.

Тепловой пробой

Возникновение такого пробоя может произойти по двум основным причинам: недостаточный теплоотвод и перегрев p-n-перехода, который происходит из-за протекания через него электрического тока со слишком высокими показателями.

Повышение температурного режима в переходе и соседних областях вызывает следующие последствия:

  1. Рост колебания атомов, входящих в состав кристалла.
  2. Попадание электронов в проводимую зону.
  3. Резкое повышение температуры.
  4. Разрушение и деформация структуры кристалла.
  5. Полный выход из строя и поломка всего радиокомпонента.

Фотодиоды

Фотодиод — это полупроводниковые приборы, принцип действия которых основан на внутреннем фотоэффекте, состоящем в генерации под действием света электронно-дырочных пар в рп-переходе, в результате чего увеличивается концентрация основных и неосновных носителей заряда в его объеме. Обратный ток фотодиода определяется концентрацией неосновных носителей и, следовательно, интенсивностью облучения. Вольт-амперные характеристики фотодиода (рисунок 1.2.7.1 (см. стр.28)) показывает, что каждому значению светового потока Ф соответствует определенное значение обратного тока. Такой режим работы прибора называют фотодиодным.

Фотодиоды применяются в качестве датчиков освещенности.

U,пр,В 0,01 0,2
Iпр,мА 1 4,5

Лабораторная работа

Тема: Односторонняя проводимость полупроводникового диода

Цель опыт: продемонстрировать принципиальное различие характеристик р-п перехода в зависимости от полярности приложенного к нему напряжения.

Оборудование: лампа 12В 21Вт -источник постоянного тока, диод — модуль с клеммами для -цифровой амперметр подключения источника питания,ключ

Полупроводниковый диод – это полупроводниковый прибор с одним р-n переходом и двумя выводами. Металлические выводы привариваются или припаиваются к противоположным областям р-n перехода ,а вся система заключается в металлический ,металлокерамический ,стеклянный или пластмассовый корпус.

Если положительный полюс источника питания подключается к p- области ,а отрицательный к n – области ,то включение перехода называют прямым. При изменении указанной полярности включение p –n .Перехода называется обратным .По аналогии с Электровакууными диодами ту сторону полупроводникового диода, к которой при прямом включении присоединяется отрицательный полюс источника питания, называют катодом, а другую – анодом.

Для демонстрации особенностей протекания электрического тока через p-n переход , или ,что одно и тоже ,через полупроводниковый диод ,соберите электрическую цепь, представленную на рис 1, Диод включается в цепь в прямом направлении .Обратите на это внимание учащихся и напомните им ,как по условному обозначению полупроводникового диода определить ,где у него анод ,а где катод. Установите выходное напряжение источника питания равным 10 В и замкните ключ

Лампа при этом начнет светится ,а амперметр покажет наличие тока в цепи. Попросите учащихся на какой из электродов диода подается положительный потенциал ,а на какой –отрицательный ,и в каком направлении протекает ток в цепи. Сделайте вывод о проводимости диода при данном подключении к источнику и объясните результат опыта на основе механизма протекания тока через p-n переход

Установите выходное напряжение источника питания равным 10 В и замкните ключ. Лампа при этом начнет светится ,а амперметр покажет наличие тока в цепи. Попросите учащихся на какой из электродов диода подается положительный потенциал ,а на какой –отрицательный ,и в каком направлении протекает ток в цепи. Сделайте вывод о проводимости диода при данном подключении к источнику и объясните результат опыта на основе механизма протекания тока через p-n переход.

Измените полярность включения диода на противоположную .Замкните ключ и продемонстрируйте, что лампа в этом случае не горит ,а амперметр показывает отсутствие тока в цепи. В место цифрового амперметра включите в цепь миллиамперметр .При этом чувствительность прибора , измеряющего ток в цепи ,увеличится в 100 раз, однако результат опыта останется прежним- ток в цепи нет. Объясните отсутствие тока в цепи на оcнове свойств p-n перехода. Сделайте общий вывод о том ,как влияет полярность подключения диода на его способность проводить электрический ток.

В заключение хочется сказать:

  1. Свойства диода изучено.
  2. Применение диода изучено.
  3. Поставленная цель выполнена.

Литература

  1. Виноградов Ю.В. «Основы электронной и полупроводниковой техники». Изд. 2-е, доп. М., «Энергия», 1972 г.
  2. Журнал «Радио», номер 12, 1978 г.
  3. Терещук Р.М. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя / 4-е издание, стер. — Киев: Наук. Думка 1989.
  4. Бочаров Л.Н. Полевые транзисторы. — М.: Радио и связь, 1984.
  5. Полупроводниковые приборы: транзисторы: Справочник / Н.Н.Горюнова. М.; Энергоатомиздат, 1985.
  6. Справочник «Полупроводниковые приборы: диоды, тиристоры, оптоэлектронные приборы»; М.: Энергоатомиздат, 1987г.

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

  1. Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
  2. Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
  3. Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
  4. Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
  5. Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
  6. Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Начнем с азов

Диод представляет собой полупроводниковое двухвыводное радиоэлектронное устройство, которое обладает вольт амперной характеристикой или ВАХ. Благодаря ВАХ электрический ток по изделию может течь только по одному направлению. Это направление определяется в ситуации, когда при прямом смещении сопротивление будет практически равно нулю. При другом направлении нелинейная ВАХ, как особая характеристика изделия, не позволяет току протекать, поскольку в этом случае сопротивление будет велико.

Устройство изделия

На ВАХ основано исследование данных типов компонентов. Реферат о свойствах диодных полупроводников можно написать про ВАХ, различные виды изделий, а также о том, какой их общий принцип работы. При этом реферат будет содержать в каждом случае разную информацию, так как здесь сложно изложить суть в кратком объеме. После того, как мы разобрались, что собой представляет диод, можно выяснить основные моменты его полупроводникового вида. Полупроводниковый диод (диодный вентиль) представляет собой изделие, изготовленное из полупроводниковых материалов (зачастую кремния). Поскольку у него есть вольт амперная характеристика, то ток здесь может течь только в одном направлении.

Главным компонентом такого электрического элемента является кристаллическая часть, в которой есть p-n переход. Переход подключен к двум электрическими контактами. Сама вакуумная трубка имеет два электрода: нагретый катод и пластину (анод). Такая структура, а также принцип работы, позволяет применять их для:

  • улучшения различных электронных схем;
  • преобразования постоянного и переменного тока;
  • усовершенствования различных устройств.

Реферат может более полно описать каждый способ применения.

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Определение тока диода

Определение параметров цепи

Емкость p-n-перехода

Барьерная емкость диода равна 200 пФ при обратном напряжении 2 В. Какое обратное напряжение следует приложить, чтобы емкость уменьшилась до 50 пФ, если контактная разность потенциалов φк = 0,82 В.

Барьерная емкость резкого p-n-перехода определяется по формуле

где U

– обратное напряжение на p-n-переходе;

Na и Nд – концентрация примесей на каждой из сторон р-n-перехода.

Следовательно, для данного диода

где k – некоторая постоянная; φк – контактная разность потенциалов.

При U

обр = 2 В величинаС б = 200 пФ, тогда

k = 200∙10 –12 (2 + 0,82) 1/2 = 3,35∙10 –10 ∙пФ∙В 1/2 .

Находим обратное напряжение, при котором С

б = 50 пФ:

50∙10 –12 = (3,35 10 –10 )/(U

ОБР + 0,82) 1/2 , откудаU ОБР = 44,1 В.

Обратный ток насыщения диода с барьером Шоттки равен 2 мкА. Диод соединен последовательно с резистором и источником постоянного напряжения Е

= 0,2 В так, что на диод подается прямое напряжение рисунок 6. а). Определить сопротивление резистора, если падение напряжения на нем равно 0,1 В. Диод работает при Т = 300 К.

Определим ток диода по соотношению (2).

Так как падение напряжения на резисторе равно 0,1 В, то напряжение на диоде U

Д =EU R = 0,2 – 0,1 = 0,1 В. Отсюда ток диодаI Д = 93 мкА.

Следовательно, R

=U/I =0,1/(9,3∙10 –6 ) = 1,1 кОм.

Определить ток диода I

Д с идеализированной ВАХ, текущий в цепи, показанной на рисунке 6. а), еслиЕ = 5 В,R = 1 кОм, обратный ток насыщенияI = 10 –12 А, температура Т = 300 К.

Задачу решим графоаналитическим способом. Используя значение I

= 10 –12 А и задаваясь напряжением диода, построим вначале прямую ВАХ диода в соответствии с уравнением (2). Ее вид представлен на рисунке 6. в). Перенесем ее в координаты рисунка 6. б). В тех же координатах построим нагрузочную прямую, используя уравнение

Е

=U Д +I∙R .

Рис. 6. Построение нагрузочной прямой

Построение прямой линии производится по двум точкам. Принимаем I

= 0, при этомU Д =U ПР =Е . На осиU ПР поставим точку на значении 5 В.

Принимаем U

Д = 0. При этомI =I ПР =Е/R . На оси тока отмечаем точку со значениемI = 5В/1К = 5 мА. Полученные точки соединяем прямой линией, которая и является нагрузочной прямой для диода.

Точку пересечения нагрузочной прямой с ВАХ диода спроецируем на ось тока. Из построения следует, что I

Д = 4,5 мА.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Сферы применения и назначение

Сферы применения полупроводниковых диодов очень обширны. Сегодня без них тяжело представить работу большинства электрических приборов, и это неудивительно. Элементы задействуются для изготовления диодных мостов, а также следующих приспособлений:

  1. Устройств для защиты приборов от неверной полярности или перегрузок.
  2. Переключателей.
  3. Систем диодной искрозащиты.

Что касается диодных мостов, то они представляют собой устройство из четырех, шести или двенадцати соединенных диодов (точное количество диодов определяется типом схемы, которая бывает 1-фазной, 3-фазной полумостовой или 3-фазной полномостовой). Система используется в качестве выпрямителя и зачастую устанавливается в генераторах автомобилей. Дело в том, что применение такого моста позволило существенно уменьшить устройство и сделать его более надежным.

Диодные детекторы состоят из диодов и конденсаторов, что позволяет осуществлять модуляцию с низкими частотами из разных сигналов, включая амплитудно-модулированный радиосигнал. Устройства незаменимы для функционирования различных бытовых приборов, например, телевизор или радиоприемник. Также с помощью полупроводниковых диодов можно обеспечить полноценную защиту от нарушения полярности при запуске съемных входов и перегрузках.

Задача переключателей на основе диодов заключается в коммутации высокочастотных сигналов. Для управления схемой используется постоянный электроток, разделение частот и подача сигнала к конденсаторам. Также на основе диодов создается мощная искрозащита, предотвращающая перегрузки и отклонения от допустимого предела напряжения.

О важном свойстве

ВАХ полупроводникового элемента

Самым важным параметром в характеристике полупроводниковых диодных компонентов электрических систем является ВАХ. Как уже говорилось выше, под ВАХ понимается вольт амперная характеристика диода. Эта характеристика определяет зависимость тока, проходящего через p-n переход, к полярности, а также величине приложенного к нему напряжения. Данная зависимость имеет вид кривой, представленной на рисунке снизу.

Рисунок изображает ВАХ для обратного и прямого типа включения.
Эта характеристика используется для создания эффективных электрических схем, предназначенных для самых разнообразных целей.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Диод

Характеристики диода

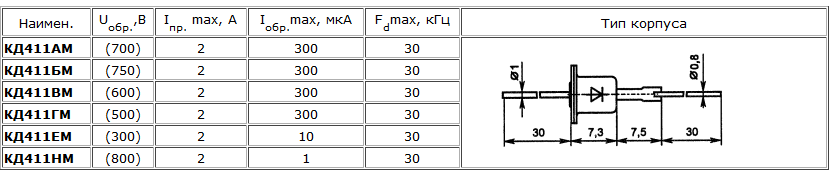

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск “даташит КД411АМ”

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение Uобр – это такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток Iобр – сила тока при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести к полному тепловому разрушению диода. В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток Iпр – это максимальный ток, который может течь через диод в прямом направлении. В нашем случае это 2 Ампера.

3) Максимальная частота Fd, которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Прямое и обратное напряжение

Напряжение, которое оказывает воздействие на диод, разделяют по двум критериям:

  1. Прямое напряжение – это то, при котором происходит открытие диода и начинается прохождение через него прямого тока, при этом показатели сопротивления прибора являются крайне низкими.
  2. Обратное напряжение – это то, которое обладает обратной полярностью и обеспечивает закрытие диода с прохождением через него обратного тока. Показатели сопротивления прибора при этом начинают резко и значительно расти.

Сопротивление p-n-перехода является постоянно меняющимся показателем, в первую очередь на него оказывает влияние прямое напряжение, подающееся непосредственно на диод. Если напряжение увеличивается, то показатели сопротивления перехода будут пропорционально уменьшаться.

Это приводит к росту параметров прямого тока, проходящего через диод. Когда данный прибор закрыт, то на него воздействует фактически все напряжение, по этой причине показатели проходящего через диод обратного тока являются незначительными, а сопротивление перехода при этом достигает пиковых параметров.

SMD-диоды

Цветовая температура светодиодных ламп

Особенность SMD-диодов, монтирующихся прямо на поверхность плат, – невозможность полноценной маркировки из-за небольших размеров. Отсюда – своеобразная система идентификации. Несколько способов различить такие диоды:

Обратить внимание на форму исполнения корпуса. У каждого типа есть характерный внешний вид, например, электролитические конденсаторы цилиндрические, керамические – в форме параллелепипеда.
Свериться с таблицей типоразмеров

Обычно это четыре цифры, которые обозначают габариты резистора в дюймах.

Для каждого типа корпуса и назначения предусмотрена своя система обозначений, что делает расшифровку неудобной.

SMD-диоды – маркировка отличается в зависимости от корпуса

Полярность SMD-диода

Малый размер также не позволяет разместить привычные различимые обозначения полярностей. При определении катода руководствуются следующим:

  • маркировка в виде цветных колец наносится на его сторону;
  • некоторые корпуса без цветовых символов имеют паз на стороне катода;
  • если на корпусе изображен треугольник, его вершина указывает на отрицательный полюс.

Это помогает избежать путаницы. Чаще всего во всех системах маркировки символы наносят на сторону катода, это справедливо и для SMD-элементов.

Устройство и принцип работы

Если понять, как работает диод, то разобраться в устройстве этого полупроводникового прибора будет довольно просто. Основу детали составляет токовый переход, соединенный с двумя контактами (положительным — анодом и отрицательным — катодом). При прямом включении напряжения открывается переход, сопротивление которого небольшое. В результате через изделие проходит ток, называемый прямым.

Современные диоды имеют принципиальное отличие от первых моделей, активно используемых во время радиоламп. В полупроводниковых радиодеталях токовый переход изготавливается из кремния или германия и носит название р-n-переход. Основное различие между этими материалами заключается в показателях прямого напряжения, при которых происходит открытие.

Так как полупроводниковый кристалл может эффективно работать в любых условиях, то необходимость создания особой среды исчезла.

Разновидности диодов

Основным элементом выпрямляющего диода является полупроводник. Чаще всего в качестве него применяется кристалл кремния или германия. Кремневые диоды используются чаще, чем германиевые. Это связано с тем, что последние отличаются более высокой величиной обратных токов, что существенно ограничивает допустимую величину обратного напряжения. Для германиевых полупроводников этот показатель не превышает 400 Вольт. У кремниевых диодов максимальное обратное напряжение может достигать 1500 Вольт.

Кроме того, кремниевые полупроводники отличаются более высокой рабочей температурой. Но с этим достоинством связан и существенный минус данных радиоэлементов. Если обратное напряжение приводит к их пробою, то он носит тепловой характер. Это означает, что пробитый кремниевый выпрямитель практически всегда необходимо заменять новым.

Преимуществом германиевых считается небольшое падение напряжения при прямом электротоке.

В зависимости от технологии изготовления полупроводниковые диоды делятся на точечные и плоскостные. Первые состоят из небольшой пластины n-типа и стальной иглы, создающей в месте контакта p-n переход. Основными конструктивными элементами плоскостных полупроводниковых диодов являются две соединенные вместе пластины разной электропроводности.

Максимально допустимый прямой ток определяет мощность выпрямительных диодов. Исходя из этой характеристики, их принято делить на:

  • Слаботочные. Они отличаются небольшими габаритами и малым весом. Выпускаются преимущественно в пластмассовых корпусах. Выпрямляемый ток не превышает 0.3 Ампер.
  • Диоды средней мощности. Их корпуса изготавливаются из металла, а на одном из выводов (катоде) присутствует резьба, с помощью которой радиоэлемент можно надежно зафиксировать на радиаторе, используемом для отвода тепла. Способны выпрямлять переменный ток от 0.3 до 10 Ампер.
  • Силовые полупроводниковые выпрямители. Рассчитаны на прямой ток, превышающий 10 А. Выпускаются в металлокерамических или металлостеклянных корпусах таблеточного или штыревого типа.

Существуют еще такие разновидности выпрямительных диодов, как:

  • Импульсные. Их используют в маломощных электронных схемах. Главной их особенностью является небольшое время, затрачиваемое на переход от закрытого состояния к открытому, и наоборот. Это примерно 100 мкс.
  • Обращенные. При обратном включении они оказывают небольшое сопротивление проходящему току и намного большее при прямом включении. Обращенные диоды предназначены в основном для  выпрямления небольших сигналов с амплитудой напряжения не более 1 Вольта.
  • Выпрямители Шоттки. Они отличаются небольшим сопротивлением, поэтому используются для выпрямления значительных токов, достигающих десятки ампер. Внутри выпрямителей Шоттки не накапливается тепловая энергия, поэтому отсутствует и рассасывание неосновных носителей электрозарядов.
  • Стабилитроны. Способны сохранять все свои рабочие характеристики даже в режиме электрического пробоя. За рубежом их называют диодами Зенера.
  • Диодный мост. Данная схема собирается из четырех элементов. Используется с целью улучшения качества преобразования переменного тока в постоянный. Отличается тем, что способен пропускать ток на протяжении каждого полупериода. Мосты выпускаются в виде устройства, заключенного в корпус из пластика.

Все виды выпрямительных диодов отличаются внешним видом, но их выбор упрощает соответствующее обозначение, нанесенное на корпус. Каталоги с маркировкой и УГО данных полупроводниковых элементов представлены в специальном справочнике. Следует отметить, что маркировка импортных диодов отличается от отечественных. Буквенно-цифровое обозначение отечественных диодов регламентирует ОСТ 11366.919-81. Расшифровка маркировки согласно этому документу представлена на рисунке ниже.

Следовательно, если на корпусе имеется маркировка КД202А, то это будет кремниевый выпрямительный диод средней мощности исполнения А.

Существуют требования и относительно условных графических изображений диодов на схемах.

Конструкция

Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться.

Действительно, металл-полупроводник обладает такими параметрами:

  • Имеет большое значение тока утечки,
  • Невысокое падение напряжения на переходе при прямом включении,
  • Восстанавливает заряд очень быстро, так как имеет низкое его значение.

Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний, намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.

Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.

Диодные сборки с барьером Шоттки выпускаются трех типов:

1 тип – с общим катодом,

2 тип – с общим анодом,

3 тип – по схеме удвоения.

Такое соединение помогает увеличить надежность элемента: ведь находясь в одном корпусе, они имеют одинаковый температурный режим, что важно, если нужны мощные выпрямители, например, на 10 ампер. Но есть и минусы

Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а

Но есть и минусы. Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а.

https://youtube.com/watch?v=M5Yg0L4GHGY

Еще один главный недостаток: для этих приборов нельзя превышать обратный ток даже на мгновение. Они тут же выходят из строя, в то время как кремниевые диоды, если не была превышена их температура, восстанавливают свои свойства.

Но положительного все-таки больше. Кроме низкого падения напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкость – выше частота. Такой диод нашел применение в импульсных блоках питания, выпрямителях и других схемах, с частотами в несколько сотен килогерц.

Вольтамперная характеристика светодиода (ВАХ)

ВАХ такого диода имеет несимметричный вид. Когда приложено прямое напряжение, видно, что ток растет по экспоненте, а при обратном – ток от напряжения не зависит.

Все это объясняется, если знать, что принцип работы этого полупроводника основан на движении основных носителей – электронов. По этой же самой причине эти приборы и являются такими быстродействующими: у них отсутствуют рекомбинационные процессы, свойственные приборам с p-n переходами. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

  1. Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
  2. Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
  3. Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
  4. Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
  5. Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
  6. Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
  7. Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Кто изобрел светодиод

Общая светодиодная технология существует уже более сорока лет. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году Ником Холоняком-младшим, который в то время работал консультантом в General Electric.

Однако некоторые факторы не позволили технологии перейти к практическому использованию освещения. Стоимость была главной проблемой, первые светодиоды стоили более 200 долларов за диод. Другим ограничивающим фактором был цвет, до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Еще одним фактором был световой поток, который в течение ряда лет ограничивал практическое использование светодиодов для визуальных сигналов, таких как световые индикаторы и знаки.

Использование светодиодов в лампочках является довольно недавним и продолжающимся развитием. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется.

Варианты исполнения

Стабилитрон

На сегодняшний день полупроводниковый диод может быть представлен различными видами устройств. Их классификация основана на принципе действия, материале изготовления и т.д. Существует и классификация, которая основана на области применения. Согласно ней выделяют следующие типы диодов:

  • импульсные;
  • стабилитроны;
  • точечные;
  • сплавные;
  • лазер;
  • светодиоды;
  • варикапы и прочие типы.

Специальный реферат о каждом виде расскажет более детально, указав особенности работы, вольт амперные характеристики, свойства и т.д. для каждого типа.

Помимо этого существует и друга классификация данной продукции, основанная на функциональном предназначении:

  • выпрямительный. Такие диоды предназначены для того чтобы выпрямлять переменный ток. Здесь коэффициент выпрямления будет равен отношению прямого и обратного токов (напряжение равное);
  • высокочастотный. Как правило, с ними проводят исследование, связанное с работой приборов сверхвысокой и высокой частоты. Часто применяются для детектирования, а также моделирования сверхвысокочастотных колебаний. Частота может доходить до сотен мегагерц;
  • варикапы. Их принцип работы базируется на изменении свойств емкости электронно-дырочного перехода. Емкость может меняться в зависимости от обратного прикладываемого напряжения;
  • туннельный. Здесь усиление туннельного эффекта p-n-перехода достигается за счет использования больших концентраций различных легирующих примесей.

Данная классификация применяется чаще всего. Также типы диодов различаются по конструкции. Они могут быть:

  • плоскими;
  • точечными;
  • микросплавными.

По делению в зависимости от мощности, выделяют такие типы:

  • мощные;
  • средней мощности;
  • маломощные.

По параметру частоты данная продукция делится на:

  • высокочастотные;
  • низкочастотные;
  • СВЧ.

Разнообразие диодов

Полупроводниковые диоды имеют большое количество делений по классам, мощностям, частотам и прочим параметрам, что демонстрирует их широкое применение.

Перечень основных характеристик

Ниже приведена таблица, с описанием основных параметров выпрямительных диодов. Эти характеристики можно получить из даташита (технического описания элемента). Как правило, большинство радиолюбителей к этой информации обращаются в тех случаях, когда указанный в схеме элемент недоступен, что требует найти ему подходящий аналог.

Таблица основных характеристик выпрямительных диодов

Заметим, что в большинстве случаев, если требуется найти аналог тому или иному диоду, первых пяти параметров из таблицы будет вполне достаточно. При этом желательно учесть диапазон рабочей температуры элемента и частоту.

Основные параметры устройств

Какие же параметры характеризуют приборы? Основные параметры выпрямительных диодов:

  • Наибольшее значение среднего прямого тока,
  • Наибольшее допустимое значение обратного напряжения,
  • Максимально допустимая частота разности потенциалов при заданном прямом токе.

Исходя из максимального значения прямого тока, выпрямительные диоды разделяют на:

  • Приборы малой мощности. У них значение прямого тока до 300 мА,
  • Выпрямительные диоды средней мощности. Диапазон изменения прямого тока от 300 мА до 10 А,
  • Силовые (большой мощности). Значение более 10 А.

Существуют силовые устройства, зависящие от формы, материала, типа монтажа. Наиболее распространенные из них:

  • Силовые приборы средней мощности. Их технические параметры позволяют работать с напряжением до 1,3 килоВольт,
  • Силовые, большой мощности, могущие пропускать ток до 400 А. Это высоковольтные устройства. Существуют разные корпуса исполнения силовых диодов. Наиболее распространены штыревой и таблеточный вид.

Маркировка

Нужно заметить, что особенностью всех устройств является то, что на каждом из элементов имеется специальное обозначение. Благодаря им, можно узнать характеристику диода, если он относится к полупроводниковому типу. Корпус состоит из четырех составных частей. Теперь следует рассмотреть маркировку.

На первом месте всегда будет стоять буква или цифра, которая говорит о материале, из которого изготовлен диод. Таким образом, параметры диода будет узнать несложно. Если указана буква Г, К, А или И, то это означает германий, кремний, арсенид галлия и индий. Иногда вместо них могут указываться цифры от 1 до 4 соответственно.

На втором месте будет указываться тип. Он также имеет разные значения и свои характеристики. Могут быть выпрямительные блоки (Ц), варикапы (В), туннельные (И) и стабилитроны (С), выпрямители (Д), сверхвысокочастотные (А).

Предпоследнее место занимает цифра, которая будет указывать на область, в которой применяется диод.

На четвертом месте будет установлено число от 01 до 99. Оно будет указывать на номер разработки. Помимо этого, на корпус производитель может наносить различные обозначения. Однако, как правило, их используют только на устройствах, создаваемых для определенных схем.

Для удобства диоды могут маркироваться графическими изображениями. Речь идет о точках, полосках. Логики в данных рисунках нет никакой. Поэтому для того, чтобы понять, что имел в виду производитель, придется ознакомиться с инструкцией.

О важном свойстве

ВАХ полупроводникового элемента

Самым важным параметром в характеристике полупроводниковых диодных компонентов электрических систем является ВАХ. Как уже говорилось выше, под ВАХ понимается вольт амперная характеристика диода. Эта характеристика определяет зависимость тока, проходящего через p-n переход, к полярности, а также величине приложенного к нему напряжения. Данная зависимость имеет вид кривой, представленной на рисунке снизу.

Рисунок изображает ВАХ для обратного и прямого типа включения. Эта характеристика используется для создания эффективных электрических схем, предназначенных для самых разнообразных целей.

Как работает

Принцип действия, в своей основе, содержит свойства этого электронно-дырочного перехода. Здесь свойства перехода зависят от того, какая имеется вольт амперная характеристика (ее сильная асимметрия по отношению к нулю). Любой реферат расскажет об этом. Следовательно, принцип работы предполагает два типа включения:

прямое. Здесь диод обладает слабым электросопротивлением, в связи с чем электрический ток и может течь. Это демонстрирует рисунок, который дополняет профильный реферат;

Прямое включение

обратное. Ток прекращает течь при создании ситуации, когда напряжение меньше напряжения пробоя для имеющегося сопротивления. Такой рисунок тоже должен содержать любой тематический реферат.

Обратное включение

Данный принцип действия характерен почти для всех полупроводниковых диодов, за исключением ганна.

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

  1. Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
  2. Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
  3. Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
  4. Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
  5. Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
  6. Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
