Сетевые фильтры для компьютера, стиральной машины и холодильника

ЭРА USF-5es-USB-W

Недорогое устройство российского бренда, сделанное в Китае. Обладает минимальным функционалом. Защитные шторки отсутствуют, поэтому эту модель нужно держать подальше от детей.

Технические характеристики:

количество розеток: 5;
количество USB-портов: 2;
диапазон напряжения (В): до 275;
номинальная сила тока (А): 10;
ток USB-порта (А): 2;
длина шнура (м): 1.5;
шторки на розетках: нет;
наличие выключателя: общий;
габариты (ДхШхВ, мм): 380х90х50;
цвет: белый.

По отзывам пользователей USB-выходы расположены слишком близко от кнопки выключения, поэтому при подсоединении проводов возможно случайное отключение питания. Еще к минусам можно отнести минимальную длину шнура – 1.5 м.

Вся правда об устройстве защитного отключения

УЗО – это встроенная в корпус переноски система экстренной блокировки электричества в цепи. При возникновении перегрузки по различным причинам, срабатывает механизм размыкания и обесточивания. Прибор идеален для работы строительного инструмента, но по правилам он противопоказан для стиральной машины. Она является крупным потребителем энергии!

В идеале к машине должен прилагаться качественный кабель подходящего сечения! Пик мощности приходится на отжим, именно в этот момент неправильная проводка даёт нагрев и перегрузку.

В случае какого-либо сбоя в сети УЗО сработает и не даст технике навсегда выйти из строя. Но существует несколько причин, почему не стоит рисковать:

Иногда корпус техники пробивает ток. Если в этот момент её коснуться, то УЗО сработает с опозданием, человеку уже нужна будет скорая медицинская помощь.
Перегрузка воспламеняет слабую проводку и розетку. Защита предотвращает пожар только в половине случаев…
Резкий перепад в электрической цепи способен в доли секунды полностью выжечь фильтр и даже плату управления. УЗО может не успеть среагировать!

Да, никто не отрицает полезность автоматической защиты. Её не стоит игнорировать, именно она спасает дорогие устройства от скачков напряжения, но постоянно рассчитывать на неё и подключать мощные агрегаты опасно.

Снова мы приходим к выводу, что не стоит рисковать и полагаться на переносные розетки. Не случайно производители написали в инструкции про запрет! Нельзя игнорировать правила. Один раз вызвать опытного мастера, купить хороший кабель и качественную розетку с защитой от воды, а потом стирать вещи в полной безопасности.

Различные неисправности слива

Перед началом диагностики технику надо отключить от сети. Для начала необходимо проверить розетку, в которую была включена стиральная машина. Для этого в неё включается любой исправный бытовой электроприбор мощностью около 2000–2500 Ватт. Если при подключении продолжает выбивать УЗО, необходимо вызвать электрика для проверки проводки в доме. Причиной такого явления могут быть расшатанные контакты.

Чаще остальных используется кнопка включения, поэтому ее контакты могут прийти в негодность быстрее остальных. Проверку кнопок на панели управления стиральной машины необходимо начинать именно с нее.

Предлагаем ознакомиться Как изменить температуру в стиральной машине

Заменить поврежденную кнопку можно своими руками. Для этого необходимо отсоединить панель управления и провода, идущие к ней

После этого осторожно извлекается неисправная кнопка и на ее место устанавливается новая

Если проверка всех остальных деталей стиральной машины показала их полную исправность, вероятно, выбивает автоматы из-за замыкания на модуле управления. Контакты на управляющей плате могут окислиться вследствие высокой влажности в помещении. Без навыков работы с электроникой довольно сложно проверить исправность этой детали и выполнить ремонт. Особенно сложен ремонт стиральных машин Самсунг и Lg, так как у машин данной марки плата управления залита компаундом.

Стиральные машины Индезит пользуются заслуженной популярностью у покупателей, потому сервисные центры давно составили перечень самых распространенных их неисправностей. Примерно в 80 % случаев из строя выходят нижеследующие детали.

Нагревательный элемент (тэн). Основная причина частых его поломок – низкое качество воды в системе. Также можно упомянуть, что Индезит комплектует свою продукцию нагревателями без дополнительной защиты.
Сетевой фильтр. Задача данной схемы заключается в том, чтобы обеспечить стабильным напряжением все компоненты стиральной машины. Сгоревший фильтр достаточно частая поломка, свойственная даже новым моделям Индезит. Симптомы – машина не включается.
Подшипники барабана. Данная проблема свойственна всем без исключения стиральным машинам. Стоимость самих подшипников невысока, но в ходе ремонта придется полностью разобрать устройство.
В машинах, выпущенных до 2012 года, слабым звеном является модуль управления. Это одна из немногих деталей, за ремонт которой не рекомендуется браться самостоятельно, можно разве что заменить плату полностью.
Двигатель стиральной машины Индезит отличается надежностью и долговечностью, чего не скажешь о датчике, который контролирует обороты ротора. Если двигатель не включается, не надо спешить покупать новый, для начала стоит протестировать датчик и проверить на пробой конденсаторы.

Конечно, перечень возможных неисправностей гораздо шире. Нередки проблемы со сливом воды, вызванные загрязненным фильтром или сгоревшей помпой, случаются повреждения механического плана.

Неисправности стиральной машины Индезит связанные с нарушением сливного тракта чаще всего вызваны засором трубопроводов или поломкой помпы. Симптомы подобной неисправности понятны – вместо слива грязной воды машина останавливается. Индикатор стиральной машины wisl 103 или другой ей подобной выдает сообщение об ошибке (как правило, это F11).

Помимо фильтра стоит отсоединить и проверить сливной шланг. Часто его перегибают, что затрудняет ток воды. Также надо убедиться в отсутствии засора непосредственно в канализации.

Если все детали слива проверены, а ошибка не уходит, придется менять помпу. В стиральных машинах производства Индезит это делается достаточно просто, но не следует сразу покупать новую деталь, есть вероятность того, что на крыльчатку намотались нитки и ее заклинило. В таком случае достаточно извлечь насос, разобрать и почистить его составные части.

Правила использования удлинителя

По всем инструкциям каждый электроприбор должен быть включен в отдельную розетку. Но довольно часто эти правила просто невыполнимы — с каждым годом количество бытовой техники в домах растет, а значит, ее необходимо куда-то подключать.

Чтобы безопасно подключить удлинитель, необходимо запомнить главное правило: мощность включенных в него электроприборов не должна превышать допустимую нагрузку. Если игнорировать его, очень быстро пересыхает изоляция удлинителя, что ведет к замыканиям и возгораниям.

За что никогда не смогут простить партнера Козерог, Дева и Телец

Храмы и дворцы архитектора Ивана Старова, украсившие города России (фото)

Британские ученые: инопланетяне внешне могут быть похожи на жителей Земли

Сетевой фильтр своими руками

Представляем очень простой фильтр подавления помех электросети 220 В. Фильтр состоит из основного фильтрующего конденсатора 470nF, разрядного резистора 560K, двух фильтрующих катушек с сердечником, двух конденсаторов Cy 4.7nF и конденсатора на выходе Cx 100nF. Сетевой фильтр имеет защиту от перегрузки по току в виде предохранителя на выходе.

Схема фильтра защиты от сетевых помех

Этот фильтр — очень простая и аккуратная конструкция. В плане усовершенствования конструкции он может включать в себя дроссель на тороидальном сердечнике, защиту от перенапряжения на термисторах и варисторах.

Дроссели здесь использованы от фильтра EMI / RFI от импульсного источника питания, естественно дросселя с обмотками, намотанными на одно ядро, конечно будут в приоритете для такого фильтра, но не у каждого они есть (и есть желание грамотно намотать их), поэтому выбран упрощенный вариант — все равно будет отличная фильтрация.

Резистор немного нагревается, так что желательно заменить его более мощным, потому что с некоторым увеличением напряжения сети выше 250 В он может нагреться уже значительно.

Плавкий предохранитель лучше чтоб находился за розеткой, чтобы конденсаторы не вызывали пожар при коротком замыкании в случае сильного перенапряжения. По возможности добавьте варисторы высокой энергии для защиты от перенапряжения. Что касается резистора, это должен быть металлизированный резистор из высоковольтной серии. Вот пример промышленного фильтра:

Использование небольших расстояний между дорожками платы также оправдано, особенно когда речь идет о защите от перенапряжения. На приведенном ниже рисунке показано установленное на заводе решение по защите от перенапряжения, конечно же это не заменяет искровой разрядник, но как отсутствие какой-либо защиты вообще обеспечит большие потери в случае возможной проблемы.

Этот высокоэнергетический искровой промежуток, так называемая молниезащита. Его задача — взять на себя и уничтожить большую часть энергии в случае повреждения варистора. Предполагается, что в случае разряда высокой энергии между электродами искрового промежутка возникает дуга, вызывающая не только потерю большей части энергии, но и распыление медных дорожек, вызывающих металлизацию зазора и, следовательно, короткое замыкание на землю. Условием правильной работы является требование подключения физического заземления, а также автоматических предохранителей и выключателей остаточного тока. Такие фильтры и подобные схемы искрового разрядника находятся практически на любом оборудовании, таком как сетевые фильтры, источники питания, инверторы, как правило имеющие физическое соединение с землей.

Пути улучшения схемы фильтра

Итого, если вы планируете повторить данную схему, вот несколько дополнений:

Разрядный резистор взять на более высокую мощность.
Предохранитель лучше должен находиться перед схемой, а не за ней.
Интервалы изоляции между дорожками слишком маленькие, надо увеличить.
Дроссель следует использовать один — с обмотками, намотанными на общий сердечник в двух направлениях.

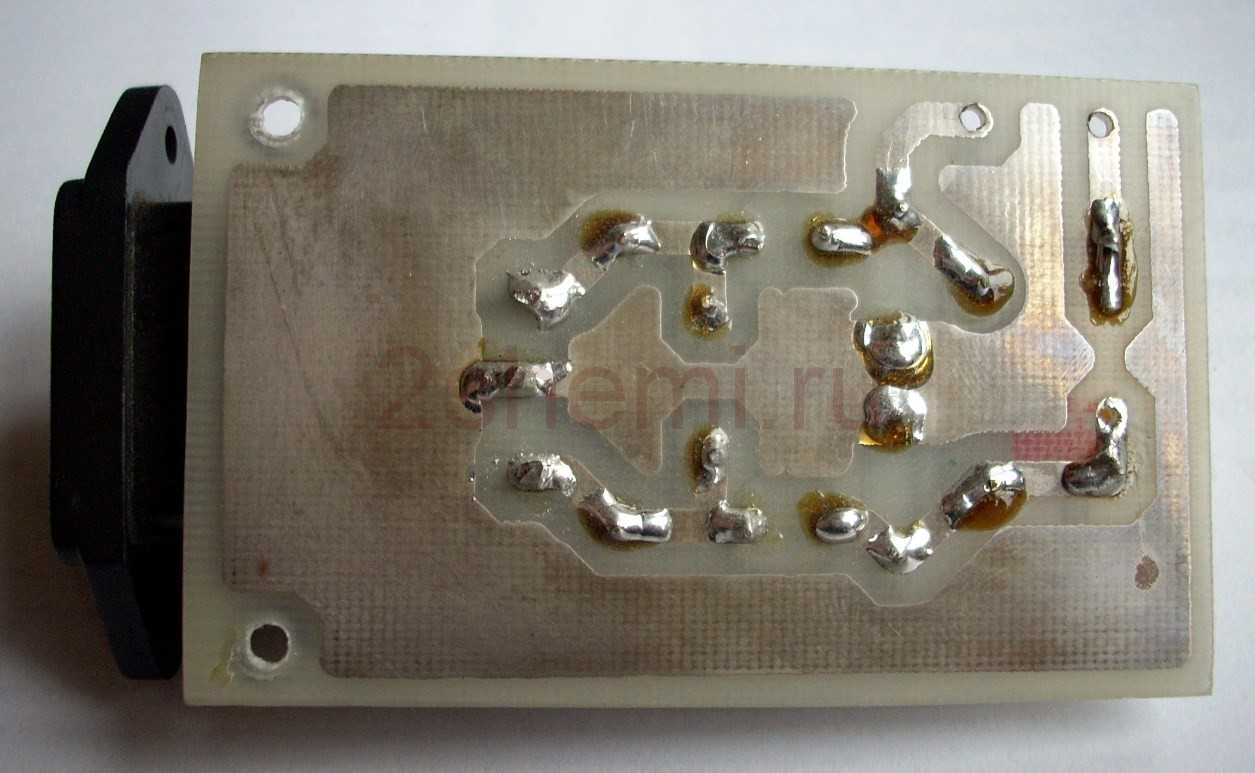

Плата имеет размеры 80 x 50 мм, ширина соответствует электрической розетке IEC C14. Все сделано из легкодоступных и имеющихся у многих радиоэлементов, поэтому стоимость строительства составила 0 руб.

Зачем нужен сетевой фильтр: краткое пояснение

Само название этой электронной схемы объясняет ее назначение. Слово «фильтр» указывает на отсеивание вредных помех, а «сетевой» — определяет их источник.

Другими словами, весь электрический мусор, поступающий из сети питания, отсеивается на входе нашего устройства и не влияет на качество работы бытового прибора. Основной же сигнал сети 220 вольт с частотой 50 герц беспрепятственно проходит через фильтр.

Электромагнитные помехи в сети появляются спонтанно, предугадать их появление невозможно. Даже простое включение лампы накаливания формирует начальный бросок тока, создающий зону переходных процессов.

Подключение электродвигателей холодильника, стиральной или посудомоечной машины связано с изменением индуктивного сопротивления. Ток такого включения может превышать в десятки и более раз номинальную величину нагрузки.

При этом в сети создается значительная «просадка» напряжения. А далее следует его всплеск, формирующий высоковольтные помехи.

Эти процессы протекают кратковременно. Во времена пользования аналоговой бытовой техникой они особого вреда не причиняли, а в аудио и видео аппаратуру встраивали простейшие фильтры, отлично выполняющие свои функции.

Они надежно сглаживали все эти быстрые провалы и пики напряжения своей конструкцией, предотвращая их попадание к чувствительной электронной схеме.

Важно понимать, что фильтр работает исключительно с кратковременными провалами и пиками входного сигнала. Если же подобный процесс немного затянется, то здесь нужно другое устройство — стабилизатор напряжения.

Какой вред наносят электромагнитные помехи

Напряжение кратковременных импульсов накладывается на основной сигнал питания сети 220. При этом в точке амплитуды может возникнуть перенапряжение, способное прожечь рабочий слой изоляции или повредить электронный компонент.
Проникающие внутрь слаботочных цепей посторонние сигналы искажают работу звукозаписывающих или звуковоспроизводящих устройств, видеотехники, телеприемников, дорогой цифровой аппаратуры.
Специальная техника позволяет через электромагнитные шумы, передающиеся по нулевому проводнику, проложенному вне квартиры, получать доступ к конфиденциальной информации.

Чтобы надежно бороться с помехами необходимо знать особенности своей бытовой сети.

Некоторые популярные модели

На рынке сейчас представлен достаточно большой выбор. Потому рекомендуется узнать заранее хотя бы о нескольких производителях, занявших лидирующее положение в данной сфере.

SVEN FortProBlack

Устройство с универсальным назначением. Оно обеспечивает дополнительную защиту как от колебаний по напряжению в сети, так и от КЗ. Перегрев свыше 105 градусов не страшен устройству благодаря надёжным материалам корпуса. 1050 кДж – энергия на максимуме, которую может поглощать такой фильтр. У прибора имеется целых шесть розеток.

APC SurgeArrest PM6U-RS

Электрический прибор, отличающийся своей универсальностью. Поглощение энергии максимум доходит до 1836 кДж. Такие разновидности устройства снабжаются двумя USB портами. Их можно использовать, чтобы заряжать гаджеты.

Кроме того, работа предполагает использование трёх индикаторов:

Сетевые перегрузки.
Сетевое подключение.
Защитные и заземляющие части.

VDPS Extreme

Выпущенный израильской компанией фильтр, с высоким качеством. Специальная разработка для совместной работы с классическими стиральными машинками. Обеспечивает полную защиту от перепадов в сети. Снабжён дополнительными деталями, защищёнными от молний. 1 секунда –общая скорость, с которой всё срабатывает.

VDPS-5

То же израильское производство. Может работать как со стиральными машинками, так и с сушилками. Подключение в автоматическом режиме происходит после того, как питание нормализуется. Удобное решение для большинства современных пользователей. И ремонт будет лёгким, даже когда сгорел сетевой фильтр.

Устройство и принципы работы

Основная работа модуля ФПС состоит в том, чтобы не пропустить далее по электроцепи ток, отличающийся от допустимого уровня. По своему физическому устройству фильтр для стиральной машины является ёмкостным конденсатором, который стабилизирует скачки напряжения. Также он предотвращает попадание в сеть электропитания пиков или провалов напряжения, которые возникают при работе асинхронного двигателя. Такие перепады достаточно негативно влияют на работу других бытовых приборов и устройств.

Все значения, отличающиеся от установленного уровня, фильтр стиральной машины посылает на резистор, который перенаправляет их на заземление. Основными техническими характеристиками сетевых фильтров являются такие параметры, как скорость срабатывания и максимальный уровень напряжения, который он способен стабилизировать.

Техника безопасности

В современных новостройках застройщики начинают делать нормальные влагоустойчивые розетки в ванной комнате, облегчая дальнейшую работу по установке стиральных машинок. Но в большинстве домов розетки находятся где-нибудь в коридоре или комнате, а шнур у машинки короткий, в среднем метра полтора, не больше. Что же делать? Находчивые люди просто идут в любой хозяйственный или электротехнический магазин и покупают первый понравившийся удлинитель. Оказывается, делать так строго запрещено! Вот почему:

Часто переноски лежат на пороге, рядом с работающим прибором или в коридоре. Такое пренебрежительное отношение ведёт к неприятным последствиям: можно тронуть их влажными руками или босыми ногами и в итоге получить удар током.
Шнур под дверью начинает перетираться, изгибаться, теряя эластичные и защитные свойства. Следствие? Правильно, удар током.
В удлинитель по привычке мы включаем другие приборы, перегружая сеть. Переноска начинает греться, может сработать автоматическое отключение, что тоже нехорошо для техники! Экстренное выключение способно вызвать сбой в программе, и нам понадобится мастер.
Постоянное использование разных вилок, не всегда совпадающих по диаметру штырьков, приводит к разнашиванию переноски, а стиральная машина – мощная техника, ей нужны идеальные условия для работы и постоянный ток.

Наше сердце работает от электрических импульсов, поэтому ему так страшен удар током. Даже небольшое напряжение вызывает сбой в работе сердечной мускулатуры! Порой лучше перестраховаться, чем ставить жизнь и здоровье под угрозу!

Требования техники к постоянному току, заземлению и мощности приводят нас к тому, что нам всё-таки нужен отдельный канал со специальной защитой от влаги.

Замена подшипников барабана стиральной машины

Многие владельцы машин производства Индезит сталкивались с такой ситуацией – стиральная машина набрала воду и остановилась. Ситуация характерна как для «фронталок», так и для машин Индезит с вертикальной загрузкой. На дисплее высвечивается код ошибки F07, перезапуск машины не помогает, программы холодной стирки работают без сбоев.

В небольшом проценте случаев причиной неисправности служат окислившиеся контакты, но надо быть готовым к тому, что придется покупать и устанавливать новый тэн.

До начала демонтажа нагревателя надо проверить его мультиметром. Для этого прибор переводят в режим измерения сопротивления, если он покажет бесконечное значение – тэн подлежит замене. Это несложно, надо просто открутить крепежную пластину, потянуть ее на себя.

Далее устанавливают новый нагреватель, собирают машину, действуя в обратном порядке.

Предлагаем ознакомиться Чем смазать молнию: молния заедает и плохо застёгивается.

Признаки данной неисправности легко заметить безо всякой индикации – во время работы слышен сильный гул, на малых оборотах он сменяется характерным треском. Это может означать лишь то, что подшипники отслужили свое и требуется их замена.

Замена подшипников в стиральной машине это трудоемкое занятие, основная сложность которого заключается в том, что барабан большинства моделей, к примеру, Индезит wisl 102 не рассчитан на ремонт. Его придется снять, аккуратно распилить и после заново склеить. Несмотря на очевидные сложности, подобный ремонт обойдется значительно дешевле покупки нового барабана.

В сравнении со стоимостью других агрегатов, подшипники стоят копейки, потому не стоит пытаться на них сэкономить, лучше переплатить за изделия именитых производителей, чем уже через месяц снова заниматься ремонтом.

Как изготовить сетевой фильтр самостоятельно

Для того чтобы изготовить сетевой фильтр своими руками, можно воспользоваться готовым дешевым фильтром, просто дополнив его схему.

Дополненная схема сетевого фильтра 220 вольт предполагает, что варистор и автоматический выключатель остаются на своих местах, но практически полностью собирается фильтр на RLC-элементах.

Дополненная схема сетевого фильтра

Дроссели совместно с конденсаторами являются основными элементами фильтрующей схемы. На самом деле не принципиально место установки С2: до контактных компонентов розеток или после, так как их сопротивление крайне низкое и почти не влияет на выходной сигнал. Но в корпусе может оказаться свободное место именно после розеточного ряда. Без второго конденсатора можно обойтись, скорректировав параметры первого;

Важно! Емкость конденсаторов – в диапазоне 0,22-1 мкФ при напряжении 630 В, чтобы обеспечить их стабильную работу, когда помехи приводят к повышению напряжения

Катушки подбираются с незамкнутым ферритовым сердечником. Параметры по току не должны быть менее его нагрузочного значения. Индуктивность – 10 мкГн и выше;
Первые два сопротивления включаются перед дросселями для ограничения помех между варистором и конденсаторами. Резкие скачки напряжения до высоких величин подавляются варистором. Их немного, в пример можно привести молниевый разряд. Но другие, не столь значительные скачки сигнала могут немного уменьшаться за счет падения напряжения на резисторах. Выбор сопротивлений осуществляется, исходя из обеспечения баланса;

Важно! С одной стороны, нужно высокое сопротивление для лучшей фильтрации. С другой, это уменьшает выходное напряжение, и увеличиваются теплопотери

Поэтому сопротивления выбираются по подключаемой мощности (чем она больше, тем меньше сопротивление). Допустим, при мощности 500 Вт нужен резистор 0,22 Ом. Мощность сопротивлений должна ограничиваться в 5 Вт.

Резистор R3, включаемый для разряда конденсаторов, должен быть не менее 510 кОм и мощностью 0,5 Вт.

Видоизмененная схема

При использовании дросселей с другими параметрами схему сетевого фильтра можно изменить, исключив из нее резисторы. Для этого используются катушки, обладающие высоким показателем индуктивности (200 мкГн). С такими элементами резисторы не понадобятся, так как сами катушки обеспечат хорошую фильтрацию. Конденсатор можно взять на 280 В (похожие установлены в источниках бесперебойного питания).

Схема сетевого фильтра без входных сопротивлений

Сетевой фильтр на основе двухобмоточного дросселя

Следующая схема собирается не на основе готового сетевого фильтра, а отдельно, на печатной плате. Все, что нужно, – это несколько конденсаторов и двухобмоточный дроссель.

Функционирование схемы во многом зависит от качества наматывания катушки, которое требует соблюдения определенных правил:

Для сердечника надо выбрать кольцо из феррита марки НМ с магнитной проницаемостью 400-3000 и диаметром около 2 см;
Если кольцо неизолированное, то сначала нужно обмотать магнитопровод изолирующей тканью (лакоткань);
Намотку вести двумя проводами ПЭВ в один ряд разнонаправленно, избегая наложения витков (всего примерно 7-15 оборотов) Площадь сечения провода зависит от нагрузочной мощности.

Сетевой фильтр с двухобмоточным дросселем

Конденсаторы устанавливаются на входе и выходе схемы. Параметр по напряжению – не ниже 400 В.

Согласно схеме, дроссельные обмотки включаются последовательно, и магнитные поля в них взаимно компенсируются. При прохождении высокочастотного сигнала индуктивное сопротивление обмоток возрастает. Конденсаторы выполняют свою функцию, закорачивая помехи.

Печатная плата по возможности располагается в корпусе из металла либо отгораживается тонкой металлической стенкой. Подходящие провода надо сделать как можно более короткими.

При правильной сборке любого сетевого фильтра качество сигнала заметно возрастет.

Стиральная машина Индезит не включается

Розетка работает, напряжение в норме, провод цел, но при нажатии на кнопку питания ничего не происходит – надо заниматься ремонтом. С большой долей вероятности виновник случившегося сетевой фильтр. Он может выйти из строя из-за скачка напряжения или из-за конденсата, вызванного повышенной влажностью.

Ремонт данного блока нецелесообразен, его меняют целиком, в стиральной машине Индезит это несложно – надо просто снять верхнюю крышку.

Купить сетевой фильтр для любой модели стиральных машин Индезит не является проблемой, это просто, сложно найти качественную деталь. Нередко фильтр горит уже через несколько месяцев после замены. Чтобы продлить ему жизнь стоит попробовать залить все открытые контакты обычным герметиком.

Что такое фильтр

Сетевой фильтр для компьютера, стиральной машины и прочих бытовых приборов – это устройство, которое защищает компьютер и прочую электронную аппаратуру от перепадов напряжения в сети электропитания.

Фото — Современные фильтры

Многие думают, что у сетевых преобразователей и удлинителей совсем несущественная разница: в то время, как удлинитель просто разбивает выходной сигнал на несколько портов, а фильтр предназначен для защиты компьютера, телевизоров и другой электроники от переменного напряжения, а также вмешательства в линию питания. Главной разницей является то, что фильтр может противостоять не только постоянным нагрузкам, но и резким замыканиям, ударам молнии и даже может работать для сохранения персональных данных при резких выключениях света.

2 Типы очистителей воды для бытовой техники

Полифосфатный фильтр

Фильтры различаются по способам избавления от грязи и растворимых примесей, принципу действия и конструкции присоединения к сантехническим коммуникациям. Перед принятием решения о выборе дополнительного фильтра для стиральной машины необходимо оценить качество жидкости путем проведения анализа или опираясь на приобретенный опыт пользования техникой. Если присутствует жесткость, потребуется установить смягчитель воды. Самые действенные фильтры делят на 4 типа:

1. Магистральный очиститель – его устанавливают на входной трубе от общедомового стояка в квартиру. Обработке подвергается весь объем потребляемой жидкости, включая расход стиральной машины. На химический состав воды сетчатое устройство не влияет, удаляет крупные загрязнители и песчинки.
2. Разновидность первого – фильтр тонкой очистки предназначен отцеживать ржавчину и мельчайшие механические примеси. Выпускается в картриджном исполнении, позволяющем быстро менять его при накоплении мусора. Устройство меньшего диаметра, чем магистральный очиститель, и устанавливается следующим после него в системе обработки воды.
3. Полифосфатный фильтр называют еще солевым за сходство внешнего вида вещества, содержащегося в его колбе, с кристаллами пищевой соли. Сам же реагент – это полифосфат натрия. Полного стакана средства хватает на смягчение 10 тысяч литров воды. Механизм действия гранул: постепенно растворяясь в проходящей жидкости, они отделяют молекулы солей от железных деталей СМА образуемой пленкой, тем самым предотвращая образование накипи. К достоинствам устройства относят доступность и небольшую стоимость, эффективность действия против накипи, а также простоту в обслуживании – нужно только периодически досыпать кристаллы или гранулы в колбу. Обработанная полифосфатом вода становится технической и непригодна для употребления в пищу, поэтому устанавливают фильтр только непосредственно перед стиральной машиной.
4. Магнитный смягчитель, по утверждению разработчика, функционирует следующим образом: под воздействием магнитного поля происходит растворение солей в воде и она смягчается. Доказательная база эффективности данного устройства отсутствует. Но простота установки фильтра обусловливает его широкое применение: смягчитель крепят к наливному шлангу.

Реже используют ионообменные и сорбционные очистители. В последних наполнителем является активированный уголь – этот вариант больше подходит для питьевой воды. Ионообменные устройства предназначены для удаления солей жесткости и двухвалентного железа. Принцип их работы – механическая фильтрация через специальные синтетические смолы, они обмениваются ионами с проточной водой, вбирая в себя кальций, магний и железо. Недостатком является необходимость постоянной промывки поверхности очистителя регенерирующими растворами кислот.

Что собой представляет сетевой фильтр машинки автомат

Что же такое сетевой фильтр для машины автомат? Многие под этим словосочетанием понимают удлинитель с несколькими розетками и встроенным предохранителем от скачков напряжения. Но на самом деле это не совсем так. Подобное устройство, конечно, можно использовать для защиты стиральной машины, но оно подходит и для любой другой техники.

Сетевой фильтр стиральной машины – это устройство, имеющее ударопрочный и не проводящий ток корпус, внутри которого скрыты все детали. Сам фильтр находится внутри стиральной машины. На картинке представлен пример такого устройства.

Кратко опишем, в чем заключается его работа и зачем же он нужен. Принцип работы этого устройства состоит в том, все колебания частотой 50 гГЦ, идущие по электрической сети проходят через фильтр, а если они больше или меньше, то блокируются.

Кроме того, сетевые фильтры, встроенные в большинство современных стиральных машин, улавливают обратные скачки тока, подаваемые асинхронным двигателем, передавая их на заземление

И это очень важно ведь подобные скачки тоже опасны для деталей машины

При нестабильной работе электрической сети и отсутствии подобного фильтра в машине, сгоранию и выходу из строя подвержены такие детали:

ТЭН;
асинхронный двигатель;
центральный процессор;
сенсорная панель управления.

Сетевой фильтр предохраняет детали не только от скачка напряжения выше нормы, но и резкого скачка напряжения ниже нормы, что особенно важно для двигателя машинки. При выходе из строя сетевого фильтра, как правило, происходит полная блокировка работы машины. Иногда поломка фильтра сопровождается сбоями в работе программ, и самопроизвольном переходе от одной программы к другой

Иногда поломка фильтра сопровождается сбоями в работе программ, и самопроизвольном переходе от одной программы к другой.

Как подключиться

Подключение осуществляется с учетом следующих требований безопасности:

запрещается соединять 2-3 фильтра друг с другом;
не рекомендуется использовать вместе с фильтром дополнительное оборудование (вентиляторы и другие высокомощные приборы);
для техники с высокой мощностью используется специализированный фильтр.

Подключить прибор можно по аналогии с установкой переходника. Изделие включается в розетку, затем к корпусу подсоединяют бытовую технику, и включается кнопка на внешней части конструкции. При эксплуатации более 7 суток требуется делать перерывы и выключать технику из розетки.

Для бесперебойной работы прибор подключается к розетке, имеющей заземление.

Если нет заземляющего устройства, эффективность работы фильтра снизится на 20-35%.

Как узнать предельную мощность нагрузки

Каждый сетевой фильтр выдерживает строго определенную нагрузку. Данный параметр задается на стадии производства устройства.

Сетевые фильтры классифицируются по трем типам, каждый из которых предназначается для выполнения строго определенных задач. Бюджетные устройства применяются, в основном, как удлинители. Универсальные фильтры подходят для бытовых целей, а профессиональные – используются для подключения чувствительного оборудования.

Тип устройства определяет предельную мощность нагрузки. Данный параметр варьируется от 0,09 килоджоуля до 2,5 килоджоуля и выше. Предельная мощность нагрузки обычно указана на корпусе устройства и представлена в виде киловатт. У стандартных фильтров, применяемых для выполнения бытовых задач, это показатель составляет 2,2 киловатта при силе тока в 10 ампер. Есть также модели с номинальным током нагрузки в 15 ампер, которые предназначаются для современной техники.

Описание принципа работы

Стандартный сетевой фильтр пропускает электрический ток по кабелю от розетки к ряду электрических и электронных устройств, подключенных к устройству. Если напряжение от розетки поднимается выше допустимого уровня, то прибор бесперебойного питания отвлекает дополнительную электроэнергию от розетки в провод заземления.

Наиболее распространенный тип сетевого фильтра имеет компонент, называемый варистором, изготовленным из оксида металла, или MOV, который отводит дополнительное напряжение. MOV образует связь между фазовой линией электропередачи и линией заземления.

Непосредственно варистор состоит из трех частей: оксидо-металлическая деталь в середине кабеля подключения к линиям электропитания и заземления, которые изготовлены из двух полупроводников. Эти полупроводниковые приборы имеют переменное сопротивление, которое зависит от напряжения. Когда напряжение ниже определенного уровня, электроны в полупроводниках потока объединяются таким образом, чтобы создать очень высокое сопротивление. Если напряжение превышает этот уровень, электроны ведут себя иначе, создавая более низкое сопротивление. В том случае, если напряжение соответствует заданному разрешению, варистор ничего не делает.

Фото — Магистральный сетевой фильтр

Как только дополнительный ток отводится в фильтр и на заземление, напряжение в фазовой линии возвращается к нормальному уровню. Таким образом, сетевой фильтр Pilot (Пилот), Defender, прочие только отводят импульсный ток, позволяя при этом продолжать работать остальным устройствам, подключенным к проводнику в нормальном ритме. Другими словами, сетевые помехоподавляющие приспособления по принципу работы напоминают чувствительный к давлению клапан, который открывается только в том случае, когда поступает слишком много давления.

Фото — Профессиональная схема фильтра
