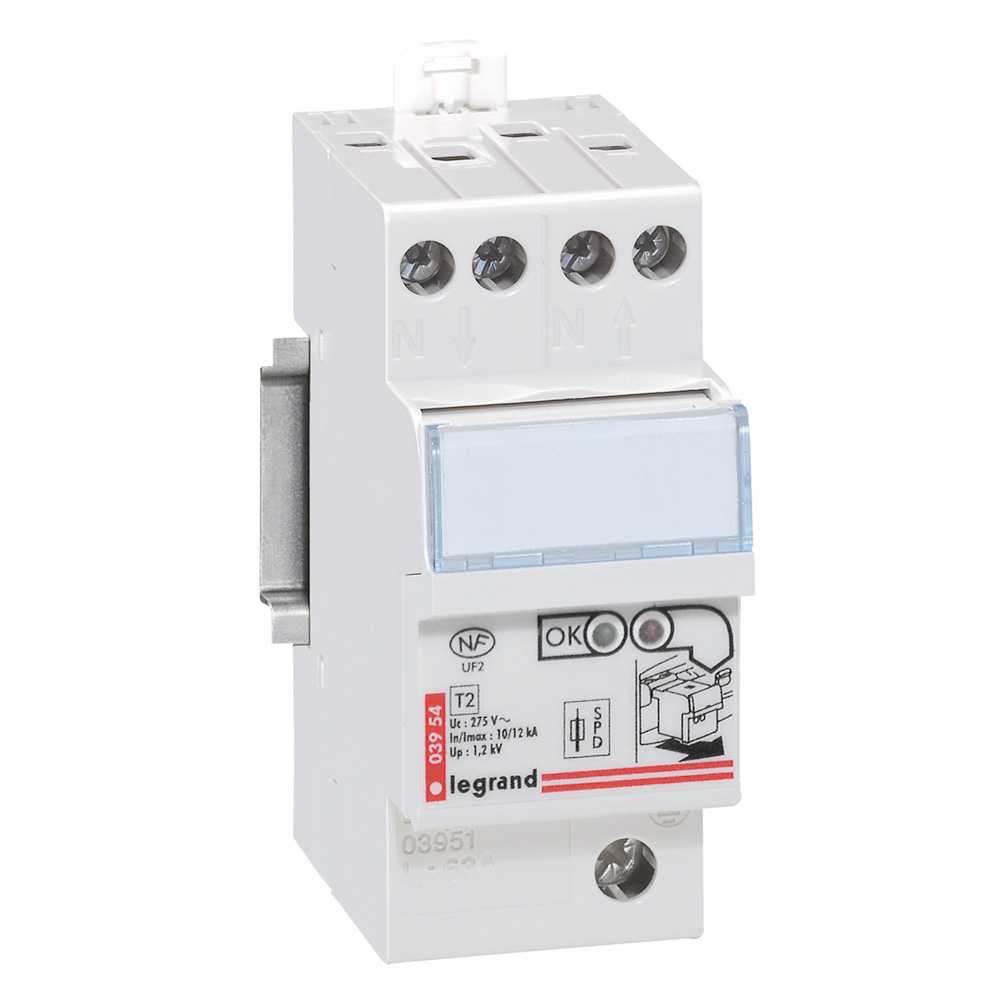

Устройство защиты от сверхтока

Введение

На сегодняшний день электроэнергия занимает особое положение. Ее исключительные качества, такие как возможность трансформации и легкое преобразование в другие виды энергии: тепловую, механическую, обусловили сегодняшнее широкое развитие электроэнергетических систем (ЭЭС). Сегодня производство, доставка и распространение электрической энергии осуществляется множеством служб: производства энергии, оперативные службы, диспетчерские службы распределительных сетей, ремонтники электрического оборудования и другие. Нужно отметить, что доставка и распространение электрической энергии обладает рядом отличительных особенностей, не характерных другим отраслям промышленности. Например, мгновенное распространение электрического тока, а также возможность передачи огромного количества энергии (при высоком напряжении) может привести к чрезвычайным последствиям в случае возникновения аварии. Вот почему ЭЭС особое место отводится обеспечению защиты.

Сегодня разработано множество принципиальных схем защиты линий, аппаратов и участков сетей от возникновения ненормальных режимов, самыми опасными из которых являются Короткие Замыкания (КЗ). Кроме систем защиты также особое значение имеет контролирование параметров сети на отдельных ее участках, а также оперативное удаленное управление коммутационной аппаратуры. Телемеханика и измерения, наряду с защитой от ненормальных режимов, обычно также является зоной ответственности службы релейной защиты, обычно называют Служба Релейной Защиты, Автоматики и Измерений (РЗАИ)[].

2.2.1.1 Обозначения

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в том числе шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов. Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

Селективность – это свойство защиты определять неисправный элемент

Эксплуатация электрических сетей с самого начала их появления изменилась до неузнаваемости. И в первую очередь упор был сделан на безопасность. И это понятно. Поэтому системы защиты всегда усовершенствуются, этот процесс никогда не останавливался. Но тут перед разработчиками встала задача определения неисправностей по мере их серьезности. То есть, существуют ситуации, которые можно отнести к ненормальным, но приемлемым. Есть ситуации, которые требуют оперативного вмешательства в виду возможности появления короткого замыкания и выхода из строя части электроустановки. Поэтому система защиты строилась на избирательности или селективности. Итак, селективность – это качество защитной системы отличать неисправности электрических сетей или установок, выявлять их и отключать от работающих в нормальном режиме.

Современные системы электрической защиты могут иметь селективность:

  • Абсолютную.
  • Относительную.

В первом случае защита действует только в своей зоне. Во втором случае не только в собственной зоне, но и в соседней. При этом относительная селективность обеспечивается дополнительными приборами с разными функциями. К примеру, с определенной выдержкой времени, при котором он будет срабатывать.

Существует специальный стандарт, в котором определяются все виды селективности, его номер ГОСТ Р 50030.1. В этом документе подробно расписано, по каким критериям разделяется данное понятие. Рассмотрим основные.

Селективность по сверхтокам

В первую очередь обозначим, что такое сверхтоки. Это показатели электрического тока, которые превосходят параметры тока номинального. Это касается в первую очередь силы и напряжения.

Поэтому селективность в данном случае координирует работу нескольких устройств по установленным показателям. При этом учитывается тот факт, что каждое устройство имеет свой диапазон срабатывания. Остальные же не реагируют на изменения параметров сети. То есть, получается следующая схема. Существует определенная селективность между двумя автоматическими выключателями, которые расположены в схеме последовательно.

Так вот со стороны нагрузки выключатель разрывает цепь. А со стороны подачи тока он находится в замкнутом состоянии. То есть, последний обеспечивает током все остальные участки цепи. Такая селективность называется частичная. Именно она обеспечивает неполную загрузку установки при необходимости устранить неполадки (короткое замыкание или перегруз) на одном участке. При этом остальные работают в штатном режиме.

Существует полная селективность, это когда срабатывает автоматический выключатель на входе, то есть, на питающем контуре. При этом второй выключатель, стоящий на нагрузке, не отключается. В принципе, в этом и нет смысла, потому что электрическая схема отключается в данном случае полностью.

Но тут необходимо пояснить, что существует определенная зависимость между номинальной силой тока и током перегрузки. Полная селективность обеспечивает любой показатель сверхтока. А вот в частичной действие двух выключателей совершенно происходит по-другому. Для этого учитывается селективность каждого выключателя, которая зависит от силы сверхтока. При этом сила тока, отключающая автоматический выключатель (селективное УЗО) на нагрузке должна быть меньше, чем на питании.

Существуют две основные причины, при которых есть необходимость отключать электрическую схему:

  • Перегрузка сети.
  • Короткое замыкание.

Во-первых, зона перегрузки встречается больше и чаще. Во-вторых, для защиты от этой причины в цепь устанавливается в основном тепловая защита.

433 Защита от токов перегрузки

433.1 Общие требования

Устройства защиты должны
отключать любой ток перегрузки, протекающий по проводникам, раньше чем такой
ток мог бы вызвать повышение температуры проводников, опасное для изоляции,
соединений, зажимов или среды, окружающей проводники.

* В отечественной
практике следует также выполнять требования «Правил устройства
электроустановок» (гл. 3.1, пункт 3.1.11) в части согласованности проводников и
защитных устройств.

Рабочая характеристика
любого защитного устройства, защищающего кабель от перегрузки, должна отвечать
двум следующим условиям

1) IB£ In£ IZ;

2) I2£ 1,45×IZ,

где IB — рабочий ток цепи;

IZ— допустимый длительный ток
кабеля;

In — номинальный ток
устройства защиты (для устройства защиты с регулируемыми характеристиками
номинальным током In является ток выбранной
установки);

I2 — ток, обеспечивающий
надежное срабатывание устройства защиты, практически I2 принимают равным:

— току срабатывания при
заданном времени срабатывания для автоматических выключателей;

— току плавления плавкой
вставки при заданном времени срабатывания для предохранителей.

Примечание
— Защита в соответствии с этим пунктом не обеспечивает полной защиты в
некоторых случаях, например от длительного сверхтока, меньшего по значению, чем
I2, и не всегда обеспечивает экономически целесообразное
решение.

При этом предполагается, что электрическая сеть спроектирована так,
что небольшие перегрузки с большой продолжительностью будут иметь место не
часто.

В случае, когда одно и тоже
устройство защиты защищает несколько проводников, подключенных параллельно,
значение длительно допустимого тока этих проводников представляет собой сумму
допустимых токов отдельных проводников при условии, что проводники выбраны так,
что токи в них приблизительно равны.

Это требование может
применяться для кольцевых распределительных сетей.

Принцип селективности для выбора автоматических выключателей и УЗО

Это свойство еще именуют избирательностью. Селективность позволяет надежно эксплуатировать электрохозяйство благодаря правильному подбору защитных устройств. Для любой электрической схемы применяется иерархия автоматов защиты, разделяющие электропроводку с потребителями на определенные участки — электрические цепи, даже когда ток идет от источника к потребителю напрямую, минуя промежуточные звенья. Неисправность в этой самой простой схеме может возникнуть внутри:

  • генератора;
  • приемника;
  • или соединительных проводов.

Каждый из этих случаев требует своего технического решения, которое позволит быстрыми способами надежно выявить и локализовать поврежденный участок.

Селективность определяет правила установки и совместимости защит. Для этого вся система электроснабжения разбивается на отдельные составные участки, делится на зоны с включением в них отключающих аппаратов, реагирующих на появление неисправностей.

Виды селективности

Избирательность бывает:

  • абсолютная;
  • относительная.

Принцип абсолютной селективности подразумевает отключение возникающих повреждений исключительно в своей зоне. Защиты, выполненные по относительному принципу, реагируют на неисправности своего и соседних участков. Они могут сработать по любому пусковому фактору. Поэтому для исключения ложных отключений их наделяют дополнительными функциями:

  • величиной выдержки времени на срабатывание;
  • уставками по току, напряжению, частоте, электрическому сопротивлению, направлению мощности или другим параметрам сети.

Разновидности максимально-токовых защит

Максимально-токовые защиты по виду время-токовой характеристики подразделяются:

  • МТЗ с независимой от тока выдержкой временем
  • МТЗ с зависимой от тока выдержкой времени
  • МТЗ с ограниченно-зависимой от тока выдержкой времени

Применяются также комбинированный вид защиты МТЗ — максимально-токовая защита с пуском (блокировкой) от реле минимального напряжения.

МТЗ с независимой от тока выдержкой времени

МТЗ с независимой от тока выдержкой времени имеет во всём рабочем диапазоне величину выдержки времени, независимую от тока (время-токовая характеристика в виде прямой, отстоящей от оси абсцисс на величину времени выдержки tсраб; при токе, равном и меньшем тока срабатывания время-токовая характеристика скачкообразно становится равной нулю).

МТЗ с зависимой от тока выдержкой времени

МТЗ с зависимой от тока выдержкой времени имеет нелинейную обратную зависимость выдержки времени от тока (обычно время-токовая характеристика близка к гиперболе, как к кривой постоянной мощности). Применение МТЗ с зависимой от тока выдержкой времени позволяет учитывать перегрузочную способность оборудования и осуществлять т. н. «защиту от перегрузки».

МТЗ с ограниченно-зависимой от тока выдержкой времени

Характеристика МТЗ с ограниченно-зависимой от тока выдержкой времени состоит из двух частей, в первой части зависимость времени от тока гиперболическая, вторая часть — независимая (или почти независимая) время-токовая характеристика — состоит из плавно сопряжённых гиперболы и прямой. Переход из независимой в зависимую часть характеристики может происходить при малых кратностях от тока срабатывания (150 %) — т. н. «крутая» характеристика, и при больших кратностях (300–400 %) — т. н. «пологая» характеристика (обычно МТЗ с «пологой» характеристикой применяются для защиты двигателей большой мощности для лучшей отстройки от пусковых токов).

МТЗ с пуском (блокировкой) от реле минимального напряжения

Для улучшения чувствительности МТЗ и отстройки её от токов нагрузки применяется ещё одна разновидность МТЗ — максимальная токовая защита с пуском (блокировкой) от реле минимального напряжения (комбинация МТЗ и защиты минимального напряжения). Такая защита будет действовать только при повышении тока, большем или равном току уставки, сопровождающееся уменьшением напряжения в сети ниже напряжения уставки. При пуске двигателей ток в сети резко возрастает, что может привести к ложному срабатыванию защит. Для этого устанавливается реле минимального напряжения, которое не дает защитам отработать, т. к. напряжение в сети остается прежним, то и защиты соответственно не реагируют на резкое увеличение тока.

Разновидности дуговой защиты

Существуют два типа защиты от дуговых замыканий: механическая (клапанная и мембранная) и электронная (фототиристорная и волоконно-оптическая).

Клапанная ЗДЗ

В защитном устройстве данного типа находится датчик в виде клапанов с выключателями, срабатывающий на повышение давления воздуха в результате появления дуги. Нарастание давления в ячейке способствует выбиванию крышки, которая замыкает контакт датчика (клапана), и происходит защитное отключение оборудования от сети.

Клапанная ЗДЗ проста в исполнении и обслуживании, отличается доступной ценой, надежностью при токах КЗ свыше 3кА. Но в связи с тем, что реле реагирует не на саму дугу, а на ее последствия (повышение давления), то при небольших токах КЗ имеет не вполне высокую чувствительность и несколько длительное время срабатывания.

Мембранная защита от дуги

ЗДЗ мембранного типа наделена шлангами, которые подведены к отсекам ячеек распредустройства. Система шлангов объединена через вентили обратного давления и подключена к мембранному выключателю, который срабатывает при повышении давления воздуха, создаваемого дугой.

Фототиристорный тип дуговой защиты

Относится к электронному виду защиты от дуговых замыканий, реагирует на вспышку от электрической дуги с помощью датчика, в качестве которого применяется полупроводниковый прибор – фототиристор.

Дуговая защита на основе фототиристорных датчиков обладает относительно высокой чувствительностью и быстротой реагирования. Однако их невозможно установить для полного обзора, трудно учесть организационные нюансы при контроле исправности. Также фототиристоры могут ложно срабатывать из-за токов утечки, прямых солнечных лучей или включенных ламп освещения.

Волоконно-оптическая ЗДЗ

Следующим представителем электронной защиты от дуговых замыканий является волоконно-оптический вид ЗДЗ – наиболее современный и качественный. Датчики размещают в отсеках ввода, выкатного элемента, в кабельном отсеке. Волоконно-оптическая линия связи служит передающим звеном при срабатывании датчика на вспышку дуги. Микропроцессорный терминал, получив сигнал от датчика, подает команду на отключение выключателей для устранения короткого замыкания.

Волоконно-оптическая ЗДЗ

Важно! Данные устройства релейной защиты наделены достоинствами фототиристорных ЗДЗ и не имеют их уязвимых характеристик. Высокая стоимость волоконно-оптических приборов оправдана эффективностью, надежностью и качеством. Лучшим представителем представленной защиты является прибор “Лайм”, имеющий самые эффективные технические характеристики:

Лучшим представителем представленной защиты является прибор “Лайм”, имеющий самые эффективные технические характеристики:

  • реагирование (быстродействие) – 0,7-0,9 мс, то есть выше в 10 раз, чем в обычных устройствах;
  • время начала срабатывания – 40 мс;
  • длительность работы после отключения (инерция) – 3 с;
  • благодаря возможности подключения трех датчиков, достигается угол обзора более 1800С.

С целью экономии средств на монтаж оптической ЗДЗ выбирают рациональный вариант построения защиты, объединяя одноименные зоны: отсеки шинного моста, выключателей, трансформаторов тока. В зависимости от особенностей схемы, также применяют объединение разноименных зон.

Дуговая защита является необходимостью при эксплуатации энергооборудования. Особенно это требуется на предприятиях, в учреждениях и организациях, от бесперебойного электроснабжения которых зависят важные человеческие и технические факторы

Применение надежной и качественной системы защиты от электрической дуги избавит от рисков работу оборудования стратегической важности, а также жизнь и здоровье большого количества людей

Чувствительность

Релейная защита должна быть достаточно чувствительной к повреждениям и ненормальным режимам работы, которые могут возникнуть на защищаемых элементах электрической системы. Удовлетворение требований необходимой чувствительности в современных электрических сетях часто встречает ряд серьезных затруднений.
Так, например, при передаче больших мощностей в районы потребления отстоящие иногда на сотни километров, используются сети высокого напряжения с большой пропускной способностью отдельных ЛЭП. При этом ток К.З. в поврежденных линиях при учете возможных минимальных режимах работы станций и повреждений через большие переходные сопротивления (электрическая дуга) могут быть соизмеримы, или даже меньше максимальных токов К.З.
Это приводит к отказу от применения простых токовых защит и заставляет переходить на более сложные и дорогие типы защитных устройств. Поэтому с учетом опыта эксплуатации и уровня техники к защитам предъявляется минимальные требования в отношении чувствительности.
Чувствительность защиты должна быть такой, чтобы она действовала при К.З. в конце установленной для нее зоны в минимальном режиме системы и при замыканиях через электрическую дугу. Чувствительность защит принято характеризовать коэффициентом чувствительности Кч. Для защит, реагирующих на ток К.З. коэффициент чувствительности равен:

431 Общие требования

Проводники в
электроустановках, находящиеся под напряжением, должны быть защищены одним или
несколькими устройствами автоматического отключения питающего напряжения в
случае перегрузки и коротких замыканий, за исключением случаев, когда сверхток
ограничивается в соответствии с . Кроме того, защита от перегрузки и
короткого замыкания должна соответствовать требованиям .

Примечания

1 Проводники,
находящиеся под напряжением, защищенные от перегрузки в соответствии с , считают защищенными
также и от повреждений, в результате которых могут возникнуть сверхтоки, не
превышающие значений токов перегрузки.

2 Защита проводников в соответствии с настоящим стандартом не
обязательно гарантирует защиту оборудования, присоединяемого к проводникам.

Инверторы прямоугольного тока и напряжения

На рис. 7 представлены полумостовой и мостовой инверторы прямоугольного тока (рис. 7а) и напряжения (рис. 7б) с ЗДЦ первого типа. Переход от полумостового варианта к мостовому предполагает замену трансформатора Тр на Тр1 в первой схеме и перемычки П на П1 — во второй. Такая замена удваивает число транзисторов, сохраняя их рабочее напряжение, и соответственно — установленную выходную мощность преобразователя.

Следует однако указать, что в мостовой схеме инвертора напряжения (рис. 7б) желательно в цепи перемычки П1 использовать уравнительный конденсатор Сур с малым рабочим напряжением для исключения насыщения трансформатора из-за статической или динамической несимметрии вольт-секундных параметров при различных полярностях. Указанная несимметрия особенно часто проявляется при регулировании (ШИМ, ЧИМ или АИМ). Инверторы тока, а также полумостовой вариант инвертора напряжения свободны от этого недостатка.


Рис. 7. Полумостовой и мостовой инверторы: а) прямоугольного тока с ЗДЦ первого типа; б) прямоугольного напряжения с ЗДЦ первого типа

На рис. 8 приведены схемы полумостовых и мостовых нерегулируемых инверторов прямоугольного тока с комбинированными ЗДЦ первого и второго типа: с раздельными транзисторами (рис. 8а) и с модульными парами транзисторов (рис. 8б). Особенностью обоих мостовых вариантов (с пунктирным до полнением) является сохранение при этом всего двух ЗДЦ.


Рис. 8. Полумостовой и мостовой нерегулируемые инверторы прямоугольного тока с комбинированными ЗДЦ первого и второго типа: а) с раздельными транзисторами; б) с модульными парами транзисторов

Варианты второй схемы (рис. 8б) представляют особый интерес благодаря возможности использования модульного исполнения транзисторных пар (или всех четырех).

Опасность искрения в выключателях, проводах и скрутках

С искрением и дуговым пробоем знаком практически каждый человек. Если в темное время суток нажать на клавишу выключателя света, то с некоторой вероятностью через пластиковый корпус получится разглядеть тусклую кратковременную зеленую вспышку. Подобный эффект в большей степени свойственен старым выключателям.

Явление носит вполне логичную природу. При включении света контакты выключателя приближаются. В некоторый момент времени они настолько близки, что между ними происходит пробой воздушного промежутка. Загорается очень маленькая и кратковременная дуга, которая и создает вспышку.

Данная ситуация безопасна, если говорить об исправном выключателе. Однако подобное часто происходит в распределительных коробках. Если провода слабо затянуты в скрутке или плохо прижаты под клеммником автомата, то они также будут искрить. При этом напряжение и ток в сети ведут себя самым непредсказуемым образом. Проблему усугубляет наличие в квартире емкостных и индуктивных потребителей.

Важно! Плохой контакт в скрутке, коробке или под клеммником автоматического выключателя приводит к искрению проводки. Оно, в свою очередь, создает непроизвольные скачки сетевого напряжения и тока. Данное явление способно вывести из строя дорогостоящие бытовые приборы

Особенно те, в которых содержатся электронные микросхемы, процессоры и цифровые платы

Данное явление способно вывести из строя дорогостоящие бытовые приборы. Особенно те, в которых содержатся электронные микросхемы, процессоры и цифровые платы.

Плохой контакт в скрутке

436 Ограничение сверхтока с помощью характеристик источника питания

Проводники следует считать
защищенными от токов перегрузки и короткого замыкания, если их питание
осуществляется от источника, сопротивление которого таково, что его
максимальный ток не может превысить допустимый длительный ток проводников
(например некоторые трансформаторы для питания звонков, некоторые сварочные
трансформаторы и некоторые типы термопреобразователей).

Ключевые слова:
электроустановки зданий; обеспечение безопасности; защита от сверхтока;
характеристики защитных устройств; устройства защиты от токов перегрузки;
устройства защиты от тока короткого замыкания; отключающая способность; время
отключения полного тока короткого замыкания; согласованность защиты от
перегрузки и защиты от короткого замыкания

Обеспечение эффективной работы инвертора

Колебания показателей в электросетях общего пользования могут быть от 150 В до 270 В, при номинальном питании 220 В. Это происходит за счёт перекоса нагрузки между фазами и устаревшим оборудованием, в котором отсутствует возможность регулирования стабильных параметров в сети. Такое положение характерно для сельской местности и имеет, к сожалению, повсеместный характер. Чтобы обеспечить работу сварочного инвертора в таких условиях, необходимы следующие обстоятельства:

  • наличие стабилизатора входного напряжения для сварочного аппарата, который должен обеспечивать необходимую для работы мощность;
  • инженерные схемотехнические решения, которые позволяют агрегату выполнять свои функции в условиях перепадов сетевых значений;
  • наличие сварочного осциллятора для эффективного розжига дуги короткого замыкания;
  • подбор параметров аппарата, который обеспечивает оптимальное напряжение холостого хода сварочного инвертора.

Стабилизатор входного напряжения должен обеспечивать потребляемую мощность в пределах от 5 кВт до 9.8 кВт и работать в широком диапазоне скачков питающих переменных токов. Нужно отметить, что большие габариты, вес и высокая цена не делают эту аппаратуру особо популярной. Поэтому наиболее востребованными являются встроенные в инвертор стабилизаторы питающих показателей, которые дают возможность уменьшить сетевую нестабильность путём подбора полупроводниковых элементов и режимов их работы.

В модельном ряду многих производителей нет такого аппарата, который не мог бы работать хотя бы в пределах от 190 до 230 В, а некоторые агрегаты, рассчитанные на российский рынок, работают в гораздо более широком диапазоне входных показателей. Поскольку стабилизаторы для инвертора слишком дороги, следует сосредоточиться при выборе аппарата на схемотехнических решениях и качественной элементной базе. Необходимо убедиться в наличии осциллятора, а также в стабильности напряжения холостого хода при скачках в сети.

Важным является наличие в схеме полупроводниковых деталей от известных производителей и их нагрузочные параметры, такой критерий должен быть определяющим при выборе инверторного аппарата.

Защита от обратного времени

МТЗ с обратным временем

Комбинация защиты с независимым и обратнозависимым временем

Защита от обратнозависимой выдержки времени (код ANSI 51) имеет порог, зависящий от времени, временная задержка уменьшается при увеличении измеряемого тока

Идея состоит в том, что в случае сильного тока важно, чтобы защита срабатывала быстро, чтобы избежать повреждения оборудования. С другой стороны, когда ток относительно мал по сравнению с тем, что может выдержать оборудование, временная задержка должна быть большой, чтобы избежать нежелательного отключения.

Иногда используется комбинация независимой временной защиты и защиты от обратнозависимой выдержки времени. Временная задержка уменьшается по мере увеличения тока, а затем внезапно падает до нуля для определенного I max . Это дает возможность объединить преимущества обеих систем.

431 Общие требования

Проводники в
электроустановках, находящиеся под напряжением, должны быть защищены одним или
несколькими устройствами автоматического отключения питающего напряжения в
случае перегрузки и коротких замыканий, за исключением случаев, когда сверхток
ограничивается в соответствии с . Кроме того, защита от перегрузки и
короткого замыкания должна соответствовать требованиям .

Примечания

1 Проводники,
находящиеся под напряжением, защищенные от перегрузки в соответствии с , считают защищенными
также и от повреждений, в результате которых могут возникнуть сверхтоки, не
превышающие значений токов перегрузки.

2 Защита проводников в соответствии с настоящим стандартом не
обязательно гарантирует защиту оборудования, присоединяемого к проводникам.

Виды дифзащиты

Рассматриваемая здесь дифференциальная токовая защита может исполняться в двух видах: как продольно действующая, с одной стороны, и работающая по схеме «поперечного» включения, с другой. В первом случае защищаемая обмотка трехфазного трансформатора или двигателя включается в разрыв между двумя сравнивающими дифференциальными катушками устройства защиты дзт (смотрите рисунок ниже по тексту).

Схема продольной защиты

Из этого рисунка видно, что катушки трёх исполнительных реле располагаются между началом и концом обмоток каждой из фаз электропитания.

В отличие от продольной системы, поперечная защита предполагает параллельное включение тех же катушек и основана на учёте разности протекающих в них токов.

Необходимое пояснение. Этот пример подходит лишь для случая, когда рассматривается дифференциальная защита трансформатора, трехфазного двигателя или генератора.

Для всех других типов потребителей и нагрузок схема её включения будет немного отличаться от исходной.

Вторичная катушка исполнительного реле размещается в этой схеме в разрыве нейтральных проводов обмоток статора, то есть так, как это изображено на приводимом ниже рисунке.

Схема поперечной защиты

Продольная дифференциальная защита имеет следующие неоспоримые преимущества:

  • Неплохой показатель селективности;
  • Может применяться с другими видами защиты;
  • Система безотказна в работе и имеет высокое быстродействие.

К её недостаткам относится снижение эффективности действия при большой протяженности контролируемых линий.

Пуэ селективность автоматических выключателей

» Разное » Пуэ селективность автоматических выключателей

instrument.guru > Электричество > Принцип работы селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

  • Что такое селективность в области электрики?
  • Типы селективности электрических приборов
  • Таблица селективности
  • Расчёт селективности
  • Карта селективности
  • Селективность автоматов ПУЭ
  • Принцип селективности для выбора выключателей

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

  • Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
  • Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
  • Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
  • Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
  • Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
  • Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
  • Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

  • Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
  • — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
  • — Kн.о. — коэффициент надёжности, зависящий от параметров.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Профессионал и Ко
